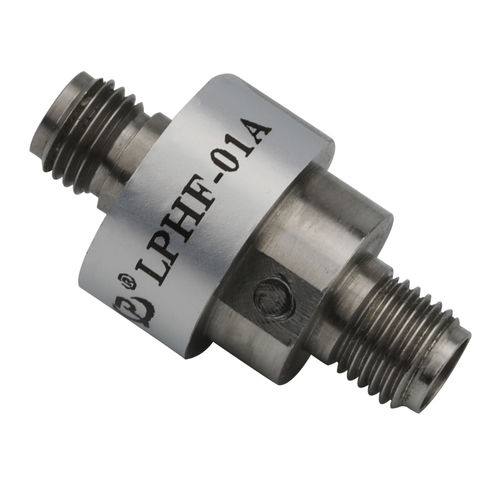

Collettore rotante per trasmissione di segnali LPHF-01A

per antenna radardi trasmissioni videostandard

Collettore rotante RF Caratteristiche e vantaggi Eccellente negli effetti schermati e nella capacità anti-interferenza Unità integrata di alta frequenza ed elettrica Il design modulare e l'integrazione fisica lo rendono compatto nella struttura Perdita di inserzione, VSWR e phase-WOW ultra-bassi Tipo di connettore opzionale Lunga vita di servizio Costo-efficace Nessuna manutenzione RF Rotary Slip Ring Soluzione personalizzata : Disponibile per la trasmissione separata di segnali ad alta frequenza singoli o multicanale o trasmissione integrata di segnale elettrico (200 circuiti al massimo) e alta frequenza È supportata la trasmissione simultanea di più segnali o canali (4 al massimo) Specifica Canale - 1 Gamma di frequenza - da DC a 18GHz SVWR, max - 1.20@ 0 a 6GHz; 1.25@ 6 a 12GHz; 1.35@ 12 a 18 GHz Variazione SVWR - 0.03 Perdita di inserzione - 0.25 dB@ 0 a 6GHz; 0.35dB@6 a 12GHz; 0.50dB @12 a 18GHz Variazione di perdita di inserzione - 0.04dB Fase, max - 1° Potenza di picco, max - 1500W Potenza media, max - 200W@1 GHz; 30W@18GHz Velocità di lavoro, max - 100 RPM Tipo di connettore - SMA femmina (50Ω) Materiale di contatto - rame al berillio Materiale del connettore - acciaio inossidabile Carico assiale della superficie finale, max - ±2N Carico radiale della superficie terminale, max - ±2N Coppia iniziale - 0.5Ncm, max Coppia di lavoro - 1Ncm, max Peso - 10g Temperatura di lavoro - -40~+70℃ Umidità - 85% Grado di protezione - IP40 Vita - 0,5 milioni di giri
