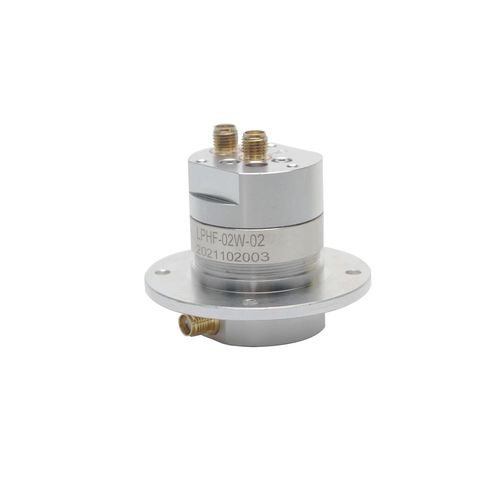

Collettore rotante a capsula LPHF-02W-2

per antenna radarper applicazioni marineper sensore

I giunti rotanti ad alta frequenza includono giunti rotanti coassiali, giunti rotanti a guida d'onda, giunti rotanti a guida d'onda coassiale. Possono anche essere chiamati collettori rotanti ad alta frequenza o collettori rotanti a radiofrequenza. Questi collettori rotanti sono appositamente progettati per segnali ad alta frequenza/ segnali a radiofrequenza LPHF-02W-2La velocità di questo prodotto può raggiungere 200rpm, vita >5 milioni, CH1: DC-18GHz, vswr<1.5, CH2: DC-10GHz, vswr<2.4, i due canali hanno una frequenza più alta, la prestazione ha vantaggio sopra i pari, e questo modello può soddisfare il modo di uscita radiale dell'estremità dello statore del cliente per ridurre il limite di spazio assiale. Specifiche Canale CH1 CH2 Coppia iniziale 0.05Nm@ temperatura ambiente Interfaccia Tpe SMA-F (50ohm) SMA-F (50ohm) Coppia di rotazione continua 0.05Nm@ temperatura ambiente Velocità di rotazione, Max. 250rpm Gamma di frequenza DC-18GHz e DC-10GHz Durata di vita ≥ 5 milioni di giri Potenza di picco, Max. 1000W Materiale dell'alloggiamento Alluminio Potenza media Max 60W@4.5GHz & 10W@4.5GHz Perdita di inserzione, Max 0.5dB /0.54dB Temperatura di funzionamento -45~+70*C
