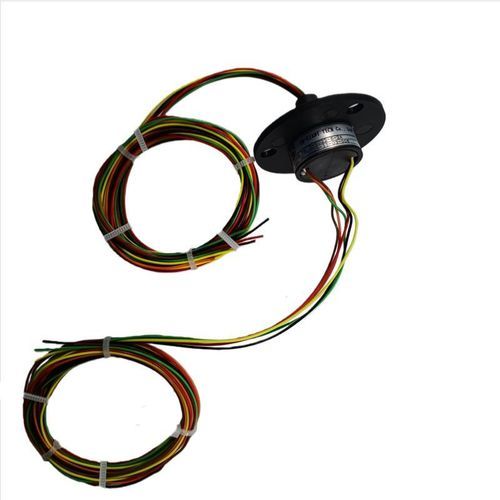

Collettore rotante elettrico DHM022

a capsulaindustrialedi videosorveglianza

Anello collettore a capsula serie 22mm Parametri tecnici: - Canali: 6 - Corrente nominale: 2A/6 anelli - Tensione nominale: 0~240VAC - Resistenza di isolamento: 1000MΩ @ 500VDC - Resistenza dielettrica: 500VAC @ 50Hz, 60s, 2mA - Gamma di resistenza dinamica: <10mΩ - Velocità di funzionamento: 300rpm - Temperatura di funzionamento: -20℃~+80℃ - Umidità di funzionamento: <60%RH - Livello IP: IP40 - Materiale strutturale: Plastica ingegneristica - Materiali di contatto: Metallo nobile - Lunghezza dei cavi: Lato rotore: 250±20mm; Lato statore: 250±20mm Anello collettore a capsula rotante a 360° serie DHM022 Diametro esterno: 22mm Canali: 6-36 opzionali Lunghezza: 25.8mm Le superfici dell'anello collettore e della spazzola sono placcate in oro duro, con contatti oro-oro che garantiscono prestazioni stabili del prodotto e una lunga durata. La struttura a scanalatura a V appositamente progettata dell'anello collettore massimizza l'area di contatto con la spazzola, riducendo la coppia e la resistenza di contatto. Dispone di fili codificati in 24 colori per una facile installazione. Ampiamente utilizzato in applicazioni civili come sistemi di sicurezza, illuminazione scenica, apparecchiature automatizzate, dispositivi intelligenti per la casa di consumo e telecamere a cupola ad alta velocità. Può anche essere configurato con anelli paralleli per progettare anelli collettori conduttivi di tipo cap ad alta corrente e alta potenza (ad esempio, 10A, 20A, 30A), adatti per piccoli generatori eolici, piani cottura a induzione, tavoli da pranzo rotanti, ecc. Caratteristiche del prodotto: - Design strutturale compatto con un diametro esterno di soli 22mm e una lunghezza che varia da 25 a 56.3mm - Configurazioni standard di 6-36 circuiti - Bassa coppia di avviamento: primi 6 circuiti sotto 0.06 N·m - Funzionamento senza manutenzione - Prestazioni affidabili - Basso rumore elettrico - Facile installazione - Contatto oro-oro per una lunga durata Descrizione della denominazione del prodotto: 1. Tipo di prodotto: DH—anello collettore elettrico 2. Metodo di installazione: M—Anello collettore a capsula 3. Diametro esterno dell'anello collettore a capsula: 022-22 mm 4. Circuiti totali: 6-6 circuiti 5. La corrente nominale o non sarà contrassegnata se passa attraverso una corrente nominale diversa per i circuiti. 6. Numero di identificazione: –XXX; Per distinguere le diverse specifiche dello stesso modello di prodotto, il numero di identificazione viene aggiunto dopo il nome. Ad esempio: DHS056-28-5A-002 ha due set di prodotti con lo stesso nome, la lunghezza del cavo, il connettore, il metodo di installazione, ecc. sono diversi, è possibile aggiungere il numero di identificazione: DHS056-28-5A-002; se ci sono più di questo modello in futuro, e così via -003, -004, ecc. Disegno di contorno DHM022-6-2A: - Tipo di prodotto: Anello collettore a capsula - Serie: DHM022 - Canali: 6 (6-36 opzionali) - Corrente nominale: 2A per anello - Tensione nominale: 0~240VAC - Resistenza di isolamento: 1000MΩ @ 500VDC - Resistenza dielettrica: 500VAC @ 50Hz, 60s, 2mA - Resistenza dinamica: <10mΩ - Velocità di funzionamento: 300rpm - Temperatura di funzionamento: -20℃~+80℃ - Umidità di funzionamento: <60%RH - Livello IP: IP40 - Materiale: Plastica ingegneristica - Materiale di contatto: Metallo nobile (oro-oro) - Lunghezza dei cavi: 250±20mm (lati rotore e statore) - Applicazioni: Sistemi di sicurezza, illuminazione scenica, apparecchiature automatizzate, dispositivi intelligenti per la casa, telecamere a cupola ad alta velocità, piccoli generatori eolici, piani cottura a induzione, tavoli da pranzo rotanti
