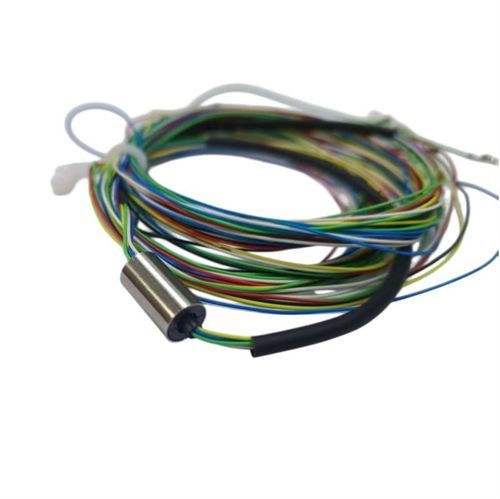

Collettore rotante a capsula DHS006-6

per l'industria automobilisticaper l'industria dell'illuminazioneper telecamera

Panoramica
Il DHS006-6 è un anello collettore mini capsula ad alte prestazioni progettato per una trasmissione elettrica affidabile tra parti fisse e rotanti in spazi compatti. Con un diametro esterno ultra ridotto di 6,5 mm è pensato per tetti starlight automobilistici, giunti robotici miniaturizzati, gimbal per fotocamere e altre apparecchiature rotanti con vincoli di spazio che richiedono trasferimento stabile di potenza e segnali.

Breve descrizione

• Anello collettore mini capsula compatto a 6 circuiti (diametro esterno 6,5 mm).
• Corrente nominale 1 A per circuito, 48 VDC (0–48 VAC/VDC).
• Contatti oro-oro, protezione IP51, corpo in acciaio inossidabile.
• Progettato per tetti starlight automobilistici, piccoli robot e applicazioni di rotazione di precisione.

Specifiche tecniche principali
Parametro: Valore
Numero di circuiti: 6 circuiti (6 × 1A)
Tensione nominale: 0 – 48 VAC/VDC
Corrente nominale per circuito: 1A
Resistenza di isolamento: ≥10 MΩ @ 100 VDC
Rigidità dielettrica: 100 VAC @ 50 Hz
Variazione della resistenza dinamica: <30 mΩ (a 50 rpm di funzionamento)
Velocità operativa: 0 – 200 rpm
Temperatura di esercizio: -20°C ~ +65°C
Umidità: <60% UR
Grado di protezione: IP51
Materiale del corpo: Acciaio inossidabile
Materiale dei contatti: Oro-a-oro (bassa resistenza, elevata durata)

Cablaggio e dettagli connettori

• Conduttori statore (superiore): 1600 ±10 mm (senza connettore)
• Conduttori statore (inferiore): 2200 ±10 mm (senza connettore)
• Conduttori rotore: 450 ±10 mm (con connettore)
• Specifica cavo: Cavo 6 conduttori AWG30# argentato, isolazione PTFE (diametro esterno 0,5 mm ciascuno)
• Connettori: Statore: 2 × HC-HY-3Y; Rotore: 6 × HC-HY-3EY

Applicazioni

• Applicazione principale: Illuminazione a soffitto starlight per autoveicoli (moduli rotanti fibra ottica/LED)
• Usi aggiuntivi: Giunti di piccoli robot, gimbal per droni, dispositivi medici rotativi, piastre girevoli per illuminazione scenica, panoramiche di telecamere di sorveglianza e qualsiasi sistema rotante a bassa velocità che richieda integrazione compatta dell'anello collettore

Perché scegliere DHS006-6?

• Design ultra-compatto — diametro esterno di soli 6,5 mm per installazioni con spazio limitato
• Contatto oro-oro affidabile — garantisce trasmissione del segnale stabile, rumore minimo e lunga durata
• Corpo in acciaio inossidabile — resistenza alla corrosione e robustezza meccanica
• Grado IP51 — protegge contro l'ingresso di polvere e gocce d'acqua, adatto per ambienti abitacolo automobilistici
• Lunghezze dei cavi flessibili — differenziale superiore/inferiore dello statore che semplifica l'instradamento durante l'installazione
• Connettori pre-terminati — riducono i tempi di cablaggio e gli errori di assemblaggio

Specifiche tecniche

• Modello: DHS006-6
• Diametro esterno: 6,5 mm
• Circuiti: 6 × 1 A
• Tensione nominale: 0–48 VAC/VDC
• Materiale dei contatti: Oro-a-oro
• Corpo: Acciaio inossidabile
• Protezione: IP51
• Resistenza di isolamento: ≥10 MΩ @ 100 VDC
• Rigidità dielettrica: 100 VAC @ 50 Hz
• Variazione della resistenza dinamica: <30 mΩ (a 50 rpm)
• Velocità operativa: 0–200 rpm
• Temperatura di esercizio: -20°C a +65°C
• Umidità: <60% UR
• Lunghezze conduttori statore: superiore 1600 ±10 mm, inferiore 2200 ±10 mm
• Lunghezza conduttori rotore: 450 ±10 mm (con connettore)
• Specifica cavo: 6 conduttori AWG30# argentati, isolamento PTFE (0,5 mm ciascuno)
• Connettori: Statore 2 × HC-HY-3Y; Rotore 6 × HC-HY-3EY
