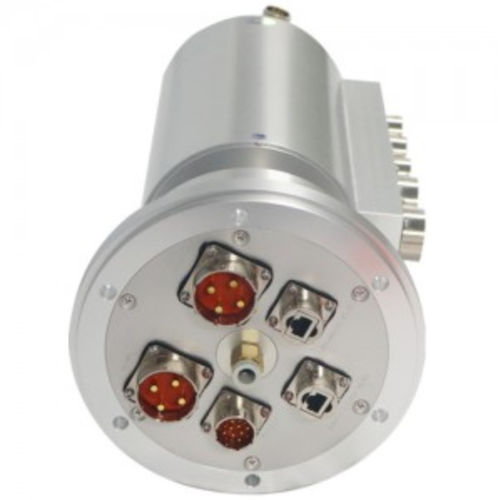

Collettore rotante elettrico DHS150-34-1Q

ibridogasper applicazioni industriali

Descrizione breve
Anello collettore ibrido gas-elettrico per il trasferimento simultaneo di gas e circuiti elettrici. Il modello DHS150-34-1Q ha diametro esterno 150 mm, 34 circuiti elettrici (10 comunicazione + 24 potenza) e anello gas esterno a 1 canale (foro Ø8, tubo aria Ø esterno 10). Codificatore incrementale su un'estremità per la misurazione dello spostamento angolare e della velocità (rimovibile).

Parametri principali (tabella)
DHS150-34-1Q

• Numero di circuiti: 34
• Temperatura di lavoro: -40°C ~ +65°C
• Corrente nominale: personalizzabile (fino a 45 A per linea di potenza tipica)
• Umidità di lavoro: ≤70%
• Tensione nominale: 0 ~ 240 VAC/VDC
• Grado di protezione: IP65
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Resistenza dielettrica: 1500 VAC @50Hz, 60s, 2mA
• Materiale della carcassa: lega di alluminio
• Materiale di contatto elettrico: metallo prezioso
• Variazione di resistenza dinamica: ≤10 mΩ (scheda prodotto)
• Conduttori: cavo flessibile intrecciato stagnato, isolamento in Teflon colorato; lunghezza 500 mm + 20 mm
• Velocità di rotazione: 0 ~ 600 rpm

Caratteristiche

• Rotazione continua a 360° con trasmissione simultanea di gas, potenza e segnali.
• Configurazioni canali gas flessibili (1/2/3/4/5/6/8/10/12/16/24) e dimensioni tubi personalizzabili.
• Supporta 1–128 linee di potenza o segnale; corrente e tensione configurabili su richiesta.
• Interfacce gas standard: G1/8" e G3/8"; altre filettature su richiesta.
• Fluidi compatibili: aria compressa, vuoto, olio idraulico, acqua, acqua calda, refrigerante, vapore; versioni ad alta velocità/alta pressione disponibili.

Applicazioni tipiche

• Automazione e robotica: bracci robotici, linee di produzione automatizzate, macchine utensili CNC.
• Dispositivi medici: strumenti di precisione e piattaforme rotanti medicali.
• Offshore e macchinari pesanti: gru, draghe e sistemi rotanti sottomarini.
• Aerospaziale e inseguitori solari: piattaforme rotanti e attrezzature prova motori.

Il nostro vantaggio

• Azienda: oltre 20 anni di esperienza in R&S su anelli collettori e giunti rotanti, brevetti tecnici.
• Prodotto: laboratorio di collaudo interno, precisione di rotazione, prestazioni elettriche stabili; contatti in metallo prezioso e trattamenti galvanici avanzati per basso attrito e lunga durata.
• Assistenza: garanzia di 12 mesi per difetti di fabbricazione; documentazione tecnica e supporto formativo forniti.

Caratteristiche / specifiche tecniche

• Modello: DHS150-34-1Q
• Diametro esterno: 150 mm
• Canali elettrici: 34 (10 comunicazione + 24 potenza)
• Corrente max (per linea potenza): fino a 45 A (tipico, personalizzabile)
• Anello gas esterno: foro Ø8; tubo aria Ø est. 10; pressione max 0,8 MPa
• Codificatore: codificatore incrementale montato su un'estremità (rimovibile)
• Temperatura di lavoro: -40°C ~ +65°C
• Umidità di lavoro: ≤70%
• Tensione nominale: 0 ~ 240 VAC/VDC
• Grado di protezione: IP65
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Resistenza dielettrica: 1500 VAC @50Hz, 60s, 2mA
• Materiale di contatto elettrico: metallo prezioso
• Variazione di resistenza dinamica: ≤10 mΩ (indicata)
• Conduttori: fili isolati in Teflon colorati e stagnati; lunghezza 500 mm + 20 mm
• Velocità di rotazione: 0 ~ 600 rpm
