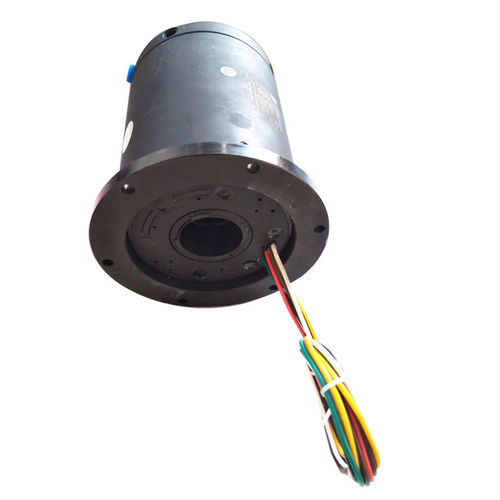

Giunto rotante per aria DHK035-6-2Q

multiviaindustrialeper tavola rotante

Descrizione del prodotto
Il collettore rotante pneumatico Ingiant DHK035-6-2Q integra circuiti elettrici (alimentazione/segnale) con passaggi pneumatici/idraulici per rotazione continua a 360°. Unità con design compatto a foro passante per montaggio su albero, compatibile con protocolli e reti quali Ethernet, EtherCAT, Profibus, Profinet, CANbus e DeviceNet. Opzioni configurabili: numero di circuiti, materiale del corpo, grado IP, velocità di rotazione, lunghezza cavo, tipo di connettore, cavi speciali, protezione nebbia salina, intervallo di temperatura. Il corpo può essere montato capovolto.

Applicazioni tipiche

• Macchine industriali: centri di lavoro, tavole indexate rotanti
• Attrezzature pesanti: torrette, avvolgicavi, banchi prova
• Macchine d'imballaggio e palettizzazione, impianti di processo
• Sensori rotativi, circuiti di illuminazione d'emergenza, giunti robotici
• Sistemi espositivi/di visualizzazione, dispositivi medicali con necessità di connessioni rotanti

Caratteristiche

• Codice: DHK035-6-2Q
• Diametro interno: 35 mm
• Diametro esterno: 99 mm
• Peso: 1,25 kg
• Costruzione: foro passante per installazione su albero
• Materiale contatti elettrici: Oro-Oro, Argento-Argento, Spazzola in fibra – Anello
• Velocità di lavoro: 0–300 RPM
• Corrente nominale: 2 A per canale
• Tensione nominale: 0–480 V (personalizzabile)
• Canali: 2 canali pneumatici, 6 canali segnale (configurabili)
• Connettore: conduttori e terminali (opzioni connettore personalizzate)
• Supporta trasmissione continua di potenza e segnali con metodi di installazione personalizzati

Descrizione / Produttore
Ingiant è un produttore specializzato in collettori rotanti su misura con team di ingegneria, controllo qualità e produzione. Il collettore è progettato per trasferire potenza, segnali o dati attraverso interfacce rotanti, permettendo a una sezione interna rotante di operare indipendentemente da quella esterna, utile per montare motori o sensori senza avvolgimento dei cavi.

Funzionalità

• Opzioni di protezione IP da IP51 a IP65 per ambienti con umidità o esposizione all'acqua
• Progettato per la trasmissione di segnali di precisione, potenza elettrica e dati con requisiti di manutenzione ridotti

Tipi di segnale personalizzati

• Controllo elettrovalvole
• Connessioni PLC
• RS485 / RS232 / RS422
• Termocoppia
• Linee sensore
• Segnali di impulso
• Encoder
• Sistemi servo
• CANbus
• Profibus
• CC-Link
• USB 2.0
• Ethernet / Gigabit Ethernet
• Video
• Audio/voce

Vantaggi

• Ingombro compatto per installazioni con spazio limitato
• Trasmissione precisa dei segnali
• Progetto a bassa manutenzione
• Basso rumore elettrico
• Bassa coppia di attrito
• Lunga durata operativa

Specifiche tecniche

• Codice: DHK035-6-2Q
• Diametro interno: 35 mm
• Diametro esterno: 99 mm
• Peso: 1,25 kg
• Costruzione: foro passante, installazione su albero
• Materiali contatti elettrici: Oro-Oro, Argento-Argento, Spazzola in fibra – Anello
• Velocità di esercizio: 0–300 RPM
• Corrente: 2 A per canale
• Tensione: 0–480 V (personalizzabile)
• Canali: 2 canali pneumatici, 6 canali segnale (personalizzabili)
• Connettore: conduttori e terminali
