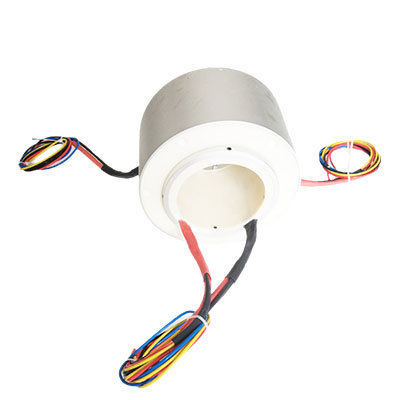

Collettore rotante elettrico DHK100

albero di trasmissioneper avvolgicavoper centrale eolica

Breve descrizione

• Ingiant serie DHK100 diametro esterno 190 mm e diametro interno 100 mm
• Tensione nominale 0–240 VAC/VDC
• Velocità di lavoro 0–600 rpm
• Temperatura di esercizio -40°C ~ +65°C
• Grado di protezione IP54

Dettagli del prodotto
La serie Ingiant DHK100, Ø esterno 190 mm e foro 100 mm, è un anello collettore passante integrato di precisione con 1–120 canali. Supporta la trasmissione mista di segnali e potenza e può essere personalizzato nel numero di circuiti e nelle correnti/tensioni in base ai modelli standard.

Applicazioni tipiche

• Vari radar
• Apparecchiature di sicurezza
• Apparecchiature per intrattenimento
• Vari robot e manipolatori
• Aerostati
• Attrezzature per energia eolica
• Macchine soffianti per bottiglie
• Macchine per ispezione luce
• Piattaforme girevoli e palchi rotanti
• Attrezzature per parchi divertimento
• Attrezzature VR e 3D virtuale
• Antennes satellitari montate su veicoli
• Cavi satellitari montati su navi
• Avvolgicavi
• Attrezzature per pulizia vetri
• Schermi rotanti e ristoranti girevoli
• Macchine per ingegneria elettrica
• Ultime attrezzature di simulazione VR

Descrizione della denominazione del prodotto

• (1) Tipo di prodotto: DH — anello collettore elettrico
• (2) Metodo di installazione: K — foro passante
• (3) Diametro del foro passante del prodotto: 100 mm
• (4) Circuiti totali: varianti esempio come 48 circuiti (il prodotto supporta da 1 a 120 canali)
• (5) La corrente nominale è indicata quando applicabile; diversi circuiti possono trasportare correnti nominali diverse
• (6) Numero identificativo: può essere aggiunto un suffisso identificativo (es. -002, -003) per distinguere diverse specifiche dello stesso modello

Parametri tecnici (sommario)
Tabella delle classi di prodotto:
Generale — Velocità di lavoro: 0 ~ 200 rpm; Vita utile: 20 milioni di rivoluzioni
Industriale — Velocità di lavoro: 300 ~ 1000 rpm; Vita utile: 60 milioni di rivoluzioni

Tecnico elettrico / Tecnico meccanico:
Numero di anelli: Personalizzabile
Temperatura di esercizio: -40°C ~ +65°C
Corrente nominale: 2A, 5A, 10A, 15A, 20A (opzioni standard; correnti più elevate mediante conduttori in parallelo)
Umidità di lavoro: ≤70%
Tensione nominale: 0 ~ 240 VAC/VDC
Grado di protezione: IP54
Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
Rigidità dielettrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
Variazione della resistenza dinamica: ≤10 mΩ
Materiale della scocca: Lega di alluminio
Materiale di contatto elettrico: Metalli preziosi
Specifiche dei cavi: Teflon colorato
Velocità di lavoro: 0-600 rpm (tipico per questa serie)
Lunghezza del cavo: 500 mm +20 mm (standard)

Specifiche dei cavi (sommario)
Corrente nominale ≤2A — AWG26, conduttore ≈0,15 mm², colori: rosso, giallo, nero, blu, verde, bianco, marrone, grigio, arancione, viola, rosa chiaro, trasparente; diametro ≈Ø1mm
Corrente nominale 3A — AWG24, conduttore ≈0,2 mm², colori assortiti; diametro ≈Ø1,3mm
Corrente nominale 5A — AWG22, conduttore ≈0,35 mm², colori assortiti; diametro ≈Ø1,3mm
Corrente nominale 6A — AWG20, conduttore ≈0,5 mm², colori: rosso, giallo; diametro ≈Ø1,4mm
Corrente nominale 8A — AWG18, conduttore ≈0,75 mm², opzioni multicolori; diametro ≈Ø1,6mm
Corrente nominale 10A — AWG16, conduttore ≈1,5 mm², colori tipici: rosso, giallo, nero, marrone, verde, bianco; diametro ≈Ø2,0mm
Corrente nominale 15A — AWG14, conduttore ≈2,0 mm²; diametro ≈Ø2,3mm
Corrente nominale 20A — AWG14, conduttore ≈2,5 mm²; diametro ≈Ø2,3mm
Corrente nominale 25A — AWG12, conduttore ≈3,0 mm²; diametro ≈Ø3,2mm
Corrente nominale 30A — AWG10, conduttore ≈6,0 mm²; diametro ≈Ø4,2mm
Per >30A — utilizzare più AWG12 o più AWG10 in parallelo

Caratteristiche / specifiche tecniche

• Diametro esterno: 190 mm
• Diametro del foro interno: 100 mm
• Canali: 1–120 (personalizzabile)
• Tensione nominale: 0–240 VAC/VDC
• Correnti nominali (standard): 2A, 5A, 10A, 15A, 20A (maggiori mediante conduttori in parallelo)
• Velocità di lavoro (tipica): 0–600 rpm
• Intervallo di temperatura di esercizio: -40°C a +65°C
• Grado di protezione: IP54
• Materiale della scocca: Lega di alluminio
• Materiale di contatto elettrico: Metalli preziosi
• Variazione della resistenza dinamica: ≤10 mΩ
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Rigidità dielettrica: 1500 VAC @ 50 Hz, 60 s
• Lunghezza standard dei cavi: 500 mm +20 mm
