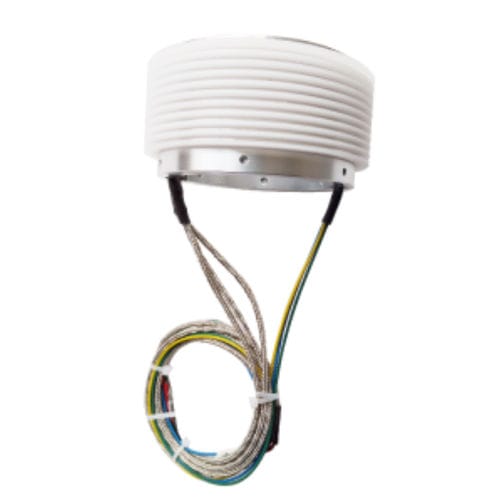

Collettore rotante elettrico DHK060-10-002

con foro passantead albero cavoin sotto-assiemi

Breve descrizione
Gli anelli collettori passanti DHK060-10-002 sono di tipo passante (K) con 10 circuiti. Ogni circuito è tarato tra 2 e 10 A a seconda della configurazione. Tensione massima di lavoro: 240 V AC e 440 V DC. Rotore e portaspazzole sono forniti separatamente per consentire l'integrazione diretta nei sistemi del cliente. Sono disponibili opzioni di rotore ad albero cavo con diversi diametri interni. Su richiesta è possibile fornire versioni personalizzate che combinano potenza e segnali.

Vantaggi

• Design estremamente compatto adatto ad assemblaggi compatti
• Peso ridotto per integrazione in sistemi sensibili al peso
• Progettato per una facile integrazione in impianti aperti
• Dimensioni standard per intercambiabilità
• Procedura di sostituzione semplice per la manutenzione
• Riparabile entro limiti definiti
• Contatti resistenti alla corrosione
• Usura minima dei contatti in condizioni di esercizio normali

Applicazioni tipiche

• Motori attuatori in sistemi di controllo idraulici o pneumatici
• Motori trifase con monitoraggio interno della velocità
• Interruttori rotanti e interfacce encoder su quadri di controllo
• Combinazioni di azionamento e controllo molto compatte per droni, modelli e azionamenti con spazio limitato

Descrizione della denominazione del prodotto
(1) Tipo di prodotto: DH — anello collettore elettrico
(2) Metodo di installazione: K — passante (through hole)
(3) Diametro della foratura passante: 60 mm
(4) Circuiti totali: 10 circuiti
(5) Corrente nominale: indicata per circuito; possono essere specificate correnti nominali diverse per circuiti differenti
(6) Numero identificativo: -002 (identifica variazione di specifica come lunghezza cavo, connettore, metodo di installazione; variazioni successive: -003, -004, ecc.)

Note
Rotore e portaspazzole sono forniti separatamente (unità senza involucro) per consentire l'integrazione completa nelle unità cliente. Sono disponibili varianti di rotore ad albero cavo con diversi diametri interni. Possono essere realizzate su richiesta combinazioni personalizzate di canali di potenza e segnale.

Caratteristiche / Specifiche tecniche

• Famiglia modello: DHK060 (anello collettore passante)
• Denominazione: DHK060-10-002 (10 circuiti)
• Numero di canali / circuiti: 10
• Corrente nominale per canale: 2–10 A (dipende dalla configurazione)
• Tensione massima di lavoro: 240 V AC; 440 V DC
• Tipo di installazione: passante (K)
• Diametro foro passante: 60 mm
• Rotore / portaspazzole: forniti separatamente (unità senza involucro)
• Opzioni rotor disponibili: versioni ad albero cavo con diversi diametri interni
• Caratteristiche dei contatti: contatti resistenti alla corrosione, usura minima
• Manutenibilità: sostituzione semplice, riparabile entro limiti definiti
• Personalizzazione: possibili versioni combinate potenza & segnale
