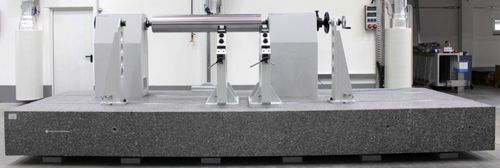

Apparecchio per prove di concentricità

manualeda bancodi precisione

Tenuta e misurazione precisa al micron di grandi pezzi simmetrici in rotazione - senza centro e tra centri Sovrastruttura / Funzionalità La base della sovrastruttura è formata da una piastra di base in pietra dura naturale. Nella parte superiore, finemente rettificata e lappata in direzione longitudinale, sono presenti due scanalature a T piatte e parallele in acciaio per la guida e il bloccaggio. Una coppia di boogie a rullo del blocco di misura è usata per l'appoggio definito senza centro dei pezzi da misurare. Le boogie a rulli sono regolate per mezzo dei blocchi di misura in modo che l'altezza nominale dell'asse dei pezzi da misurare non cambi - indipendentemente dal diametro del cuscinetto dei pezzi. Dotati di molle a incastro in acciaio e di un sistema di trasporto a cuscino d'aria nella base, i boogie a rulli vengono spostati e posizionati a mano in modo resistente all'usura e facile da usare. Per evitare uno spostamento assiale dei pezzi da misurare a causa della rotazione, sono previsti due fermi assiali, progettati come struttura stabile in acciaio/saldata, come contrappesi. Una coppia di contropunte con corpi di base in ghisa speciale nonché cannotti e molle scanalate in acciaio temprato servono per l'appoggio definito dei pezzi da misurare tra i centri. I pezzi da misurare sono bloccati dalla regolazione manuale di una contropunta tramite volantino. Come le boogie a rulli del blocco di misura, anche le contropunte vengono spostate e posizionate con un sistema di trasporto a cuscino d'aria. Uno strumento esemplare per eseguire i compiti di misurazione è un cavalletto di misurazione con colonna regolabile e regolazione fine, al cui braccio di misurazione è attaccato un comparatore o un indicatore fine.
