Stazione di misura e controllo

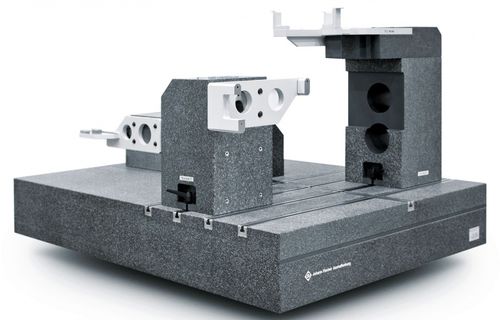

Stazione di misura compatta e poco ingombrante per il fissaggio e la calibrazione precisa al micron di calibri non identici Costruzione / Funzionalità La piastra di base è realizzata in pietra dura naturale e ha una superficie superiore finemente rettificata e lappata. Cinque scanalature di guida e di bloccaggio a T sono portate nella superficie superiore, mentre le quattro scanalature in direzione trasversale attraversano la singola scanalatura in direzione longitudinale. Le fessure di guida e di bloccaggio a T servono a guidare uno standard di riferimento e quattro standard di regolazione, che sono così livellati e perpendicolari l'uno all'altro. I cinque campioni sono anch'essi in pietra dura naturale e sono dotati di un sistema di trasporto a cuscino d'aria, che viene portato nei loro spazi di supporto. Questo permette un facile e poco usurante spostamento e posizionamento manuale. Boccole e supporti sono montati e regolati sulle superfici di precisione del campione di riferimento e dei campioni di regolazione in modo definito. Questi sono fatti di acciaio, ricotti a bassa tensione e rivestiti per essere protetti contro la corrosione. Un telaio in acciaio saldato assicura un supporto staticamente corretto e senza tensioni della stazione di misura. Allineamento della superficie superiore mediante una livella. Dati tecnici >Dimensioni della piastra di base: 2.000 x 1.5000 x 300 mm >Peso della piastra di base: circa 2.600 kg >Planarità - Superficie superiore della piastra di base: Planarità, parallelismo e perpendicolarità delle scanalature di guida e di bloccaggio a T (dimensione nominale 14 mm H8 - DIN 650) tra loro: 0,005 mm / 1.000 mm >Altezza di lavoro: circa 900 mm
