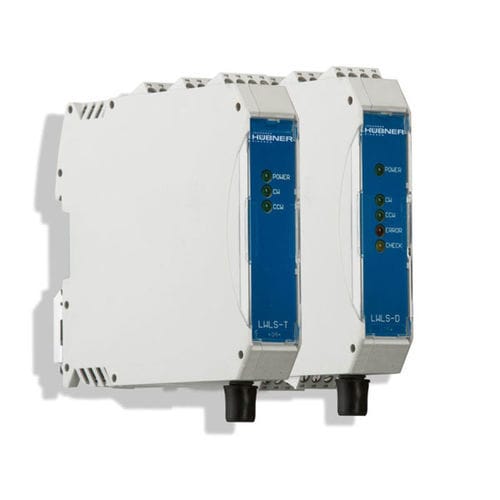

Convertitore di segnale per fibra ottica LWL series

impulsioptoelettronicodigitale

Set di moduli (trasmettitore/decodificatore) per la trasmissione di segnali encoder: incrementali (HTL o TTL) fino a 100 kHz Trasmissione del segnale in fibra ottica veloce, altamente precisa e priva di interferenze fino a una portata di 1.000 m Opzioni: monitoraggio della rottura del cavo in fibra ottica, blocchi di uscita isolati galvanicamente, custodia in alluminio pressofuso per applicazioni esterne (IP65) Descrizione del prodotto I set di moduli in fibra ottica sono utilizzati quando i segnali incrementali devono essere trasmessi su lunghe distanze senza interferenze. Il modulo trasmettitore converte i segnali elettrici dell'encoder incrementale in segnali ottici e li invia al modulo di decodifica nel quadro elettrico tramite un cavo in fibra ottica. I set di moduli FO consentono di ottenere in modo affidabile un'elevata qualità dei dati e frequenze di trasmissione fino a 100 kHz, anche in caso di lunghezze elevate dei cavi e di influenze EMC. I segnali di ingresso e di uscita possono essere in formato HTL o TTL. Il monitoraggio della rottura del cavo in fibra ottica e i blocchi di uscita isolati galvanicamente per aumentare la sicurezza del sistema sono opzionali. È disponibile una custodia in alluminio pressofuso (IP65) per uso esterno. Applicazione per encoder rotativi con trasmettitore a fibra ottica integrato Se l'encoder rotativo è dotato di un trasmettitore FO integrato, viene collegato direttamente al modulo di decodifica FO esterno nel quadro elettrico tramite una fibra ottica. In questo caso non è necessario un modulo trasmettitore FO esterno. Dati tecnici Applicazione Implementazione del percorso di trasmissione FOC (incrementale) Tensione di alimentazione 12-30 VDC Ingresso segnale Trasmettitore LWLS-T (quadro elettrico) uad LWL-T (custodia per applicazioni esterne): Incrementale: 0°, 90°, N, STATUS; ciascuno con segnali invertiti Livello del segnale: HTL o TTL (RS 422A) Uscita segnale Decoder LWLS-D / LWLS-Di:
