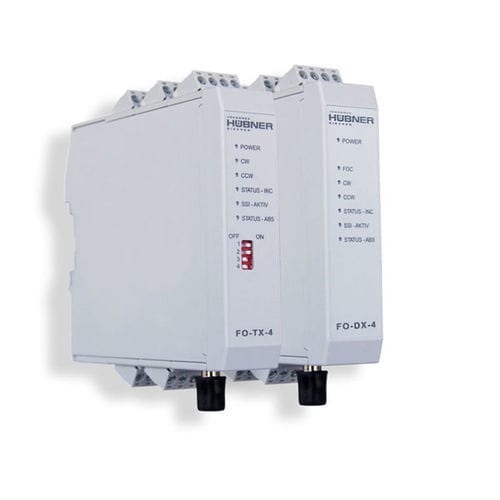

Convertitore di segnale impulsi FO series

optoelettronicoSSIdigitale

Set di moduli (trasmettitore / decodificatore) per la trasmissione di segnali encoder: assoluti (SSI) e/o incrementali (HTL o TTL) Trasmissione del segnale in fibra ottica estremamente veloce, precisa e priva di interferenze fino a una distanza di 1000 m Adatto per azionamenti standard e controlli altamente dinamici, ad esempio la commutazione del motore Una sola fibra ottica per tutti i dati Monitoraggio integrato della rottura del cavo e dello stato Descrizione del prodotto Nell'industria pesante, i segnali degli encoder assoluti e incrementali devono spesso essere trasmessi su lunghe distanze. Di solito ciò avviene tramite cavi di rame. Le influenze EMC possono compromettere fortemente la qualità del segnale. Con i set di moduli in fibra ottica FO-TX / FO-DX, composti da un trasmettitore e da un decodificatore in fibra ottica, i segnali degli encoder possono essere trasmessi su lunghe distanze senza interferenze. Vantaggi dei set di moduli FO Trasmissione del segnale veloce e senza interferenze Risoluzione assoluta: 12 fino a un massimo di 30 bit Gamme di frequenza: incrementale fino a un massimo di 1 MHz, SSI fino a un massimo di 3,67 MHz Un solo cavo in fibra ottica 50 / 125 μm o 62,5 / 125 μm per tutti i segnali Monitoraggio integrato della rottura del cavo Portata fino a 1000 m Dati tecnici Applicazione Implementazione del percorso di trasmissione FOC (1 cavo FOC) per processi di controllo molto veloci e dinamici (assoluti / incrementali) Tensione di alimentazione 12-30 VDC Alloggiamento Custodia elettronica per guide di montaggio standard Dimensioni 25 x 122 x 117 mm Collegamento elettrico Morsettiere e connettore FOC all'esterno del modulo Intervallo di temperatura del dispositivo -da 20 °C a +70 °C Opzioni del dispositivo / Funzione Tempo di elaborazione del segnale costante <1 µs (dall'ingresso del trasmettitore all'uscita del decodificatore) Frequenza di campionamento molto elevata; jitter del segnale incrementale <15 ns
