Linea di imballaggio per l'industria farmaceutica Blister Line BPL300

per blisterper prodotti farmaceuticicompatta

Panoramica del prodotto
Nota: questa è una variante Classic di prima generazione. Per la versione ad alta velocità più recente, consultare la Blister Line BPL600R.

Concetto della linea

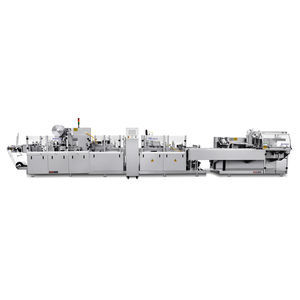

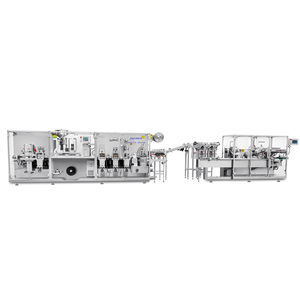

Questa linea di confezionamento compatta integra la Blister Machine DPH260i con il Cartoner ZH300i per il confezionamento in serie di dosi solide e fiale con ingombro inferiore a 9 metri. I moduli sono collegati meccanicamente ed elettronicamente per trasferimenti sincronizzati e posizionamento preciso, minimizzando lo spazio richiesto in stabilimento.

Caratteristiche principali

• Layout compatto con lunghezza di installazione totale inferiore a 9 m.
• Progettata per dosi solide e compatibile con i materiali di formatura comuni.
• Disposizione a balcone conforme a cGMP per facilitare accesso e pulizia.
• Bracci di prelievo rotativi azionati da servomotori per trasferimento preciso dei blister.
• Architettura di guida separata che isola le aree di movimentazione prodotto dai componenti meccanici.
• Supporta chiusure cartone standard tuck-in e hot-melt.
• Layout ottimizzato per ridurre i tempi di cambio formato.
• Struttura completamente chiusa conforme alle normative di sicurezza europee.

Punti salienti della galleria

• Sistema opzionale di rilevamento microfori per il controllo dell'integrità dei blister.
• Modulo blister accetta due bobine di materiale di formatura; una bobina può raggiungere 600 mm di diametro per ridurre la frequenza di cambio materiale.
• Splicer integrato per operazioni continue durante la sostituzione delle bobine.
• La stazione di formatura utilizza riscaldamento a contatto per ridurre la temperatura di formatura.
• Sistema di trascinamento del materiale con motore servo per corsa stabile e lunghezza blister liberamente impostabile.
• Alimentazione capsule/compresse tramite piste o tubi; spazzola di pulizia rimuove il prodotto in eccesso prima della sigillatura.
• Alimentatore a piste per capsule, compresse piatte e oblunghi (tramoggia, scivolo vibrante, nastro vibrante e piste).
• Macchina blister con sigillatura rotativa e a griglia, inclusa stazione di embossing e stazione di sigillatura rotativa.
• Due serbatoi di scarto forniti per uso alternativo.
• Le schede blister vengono punzonate trasversalmente, raccolte da un braccio a vuoto e trasferite al modulo cartoner.
• All'interno del magazine le schede blister vengono conteggiate in caduta libera tramite controllo servo e trattenute dalla cintura di trasferimento.
• Dispositivo piega foglietto per 1–4 pieghe; piegatrice GUK opzionale.
• Alimentatore rotativo di cartoni posiziona i cartoni sulla catena trasportatrice del cartone.
• Magazine lungo per cartoni con capacità di circa 1.000 cartoni.
• Indicatori di posizione digitali per un facile settaggio dei formati.

Specifiche tecniche

• Produzione max.: 300 cartoni/min.
• Gamma dimensioni cartone: Max 200 x 90 x 60 mm; Min 75 x 30 x 15 mm.
• Potenza macchina: 21,3 kW.
• Dimensioni macchina (L x P x H): 8800 x 2000 x 2000 mm.
• Peso macchina: 6800 kg.

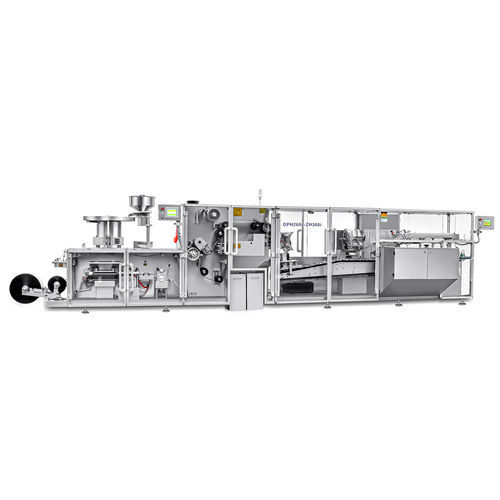

• Moduli integrati: DPH260i Blister Machine + ZH300i Cartoner.
• Ingombro: layout di linea molto compatto, lunghezza di installazione inferiore a 9 m.
