Linea di imballaggio per l'industria farmaceutica Blister Line BPL150

per capsuleper blisterper flacone

Panoramica del prodotto

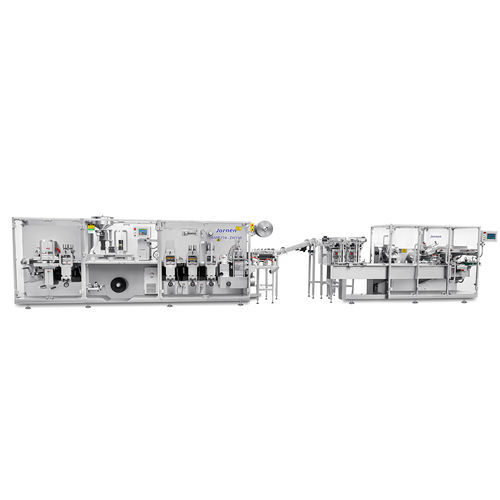

La BPL150 (Classic) è una linea di confezionamento di generazione precedente prodotta da Jornen che integra la macchina blister BMP270 con la cartonatrice ZH150. Progettata per dosi solide e fiale, questa linea economica supporta produzioni multi-prodotto in lotti piccoli e medi. Un collegamento trasportatore semplificato tra i moduli blister e cartonatrice consente un funzionamento semplice e rapidi cambi formato, mentre l'architettura di trasmissione meccanica riduce investimento e complessità di manutenzione per gli impianti che privilegiano soluzioni economiche e affidabili.

Caratteristiche principali

• Stazione di sigillatura tipo piastra adatta a varie applicazioni di termoformatura.
• Architettura blister a balcone che semplifica l'accesso per pulizia e manutenzione.
• Parti formato plug-and-play per rapidi cambi formato.
• Collegamento trasportatore semplificato per trasferimenti flessibili tra modulo blister e cartonatrice.
• Cartonatrice a moto intermittente ottimizzata per piccole tirature.
• Layout di cartonnaggio a sbalzo che isola gli organi di trasmissione per un accesso alla manutenzione facilitato.
• Progettata per configurazioni multi-prodotto e flussi in lotti piccoli e medi.
• Concetto di azionamento meccanico che riduce l'investimento iniziale e semplifica la manutenzione.

Galleria / dettagli dell'apparecchiatura (didascalie dalla galleria prodotto)

• Sistema di rilevamento micro-fori per il controllo dell'integrità del blister (opzionale).
• Saldatore/splicer integrato del materiale di formatura per ridurre i tempi morti durante il cambio bobina.
• Area di formatura e sigillatura maggiorata opzionale per lotti ad alto volume.
• Alimentatore universale con due spazzole circolari e agitatori planetari che convogliano i prodotti nelle tasche del blister senza parti formato dedicate.
• L'alimentatore può gestire capsule, compresse piatte, compresse ovali, compresse capsule, compresse triangolari e altre forme.
• Sistema di ispezione prodotto integrato con telecamera a colori e scarto automatico dei blister difettosi (opzionale).
• Caricatore del materiale di chiusura con meccanismo di montaggio rapido e rulli guida etichettati per un facile posizionamento e cambio della lamina.
• Indicatori di posizione digitali per una regolazione rapida e lineare delle stazioni durante i cambi formato.
• Dopo il taglio, le schede blister vengono scaricate automaticamente tramite cinghia di trasporto.
• Braccio a vuoto raccoglie le schede blister e le trasferisce alla cartonatrice.
• All'interno dei magazzini, le schede blister vengono contate durante la caduta libera tramite sistema servo e poi trattenute dalla cinghia di trasferimento.
• I foglietti illustrativi vengono prelevati da un magazzino a pila ad alimentazione dal basso, poi estratti e piegati; è possibile piegare da 1 a 4 volte secondo le esigenze.
• Prelevatore rotante dei cartoni che aspira i cartoni dal magazzino e li posiziona sulla catena trasportatrice dei cartoni.
• Il dispositivo inseritore può inserire le schede blister e i foglietti nei cartoni.
• Magazzino cartoni lungo con capacità di circa 1.000 cartoni.
• Nella catena trasportatrice dei cartoni, i cartoni vengono chiusi automaticamente; gli indicatori di posizione digitali semplificano la regolazione.
• Dopo inserimento, goffratura e chiusura, i cartoni vengono scaricati automaticamente.

Specifiche tecniche

• Composizione tipica della linea: BMP270 Blister Machine + ZH150 Cartonatrice (collegati tramite trasportatore semplificato).
• Applicazione: dosi solide e fiale; adatta per capsule, compresse piatte, compresse ovali, compresse triangolari e altre forme.
• Obiettivo di produzione: multi-prodotto, lotti piccoli e medi; cartonnatrice a moto intermittente per piccole tirature.
• Sigillatura: stazione di sigillatura tipo piastra; opzione area di formatura/sigillatura maggiorata per grandi lotti.
• Alimentazione: alimentatore universale con spazzole circolari e agitatori planetari; alimentazione senza parti formato per molte forme di articolo.
• Cambio formato: parti plug-and-play; indicatori di posizione digitali per una regolazione semplice.
• Movimentazione materiali: saldatore/splicer integrato per ridurre i tempi di fermo; caricatore del materiale di chiusura con montaggio rapido.
• Opzioni di ispezione e QA: rilevamento micro-fori; ispezione integrata con telecamera a colori e scarto automatico (opzionale).
• Trasferimento e inserimento: braccio a vuoto trasferisce le schede blister alla cartonatrice; prelevatore rotante e inseritore per inserimento blister + foglietto.
• Gestione foglietti: magazzino a pila con alimentazione dal basso e capacità di piegatura da 1 a 4 pieghe.
• Capacità magazzino cartoni: circa 1.000 cartoni.
• Progettazione: layout di cartonnaggio a sbalzo che isola le parti di trasmissione; azionamento meccanico per ridurre i costi di investimento e facilitare la manutenzione.
