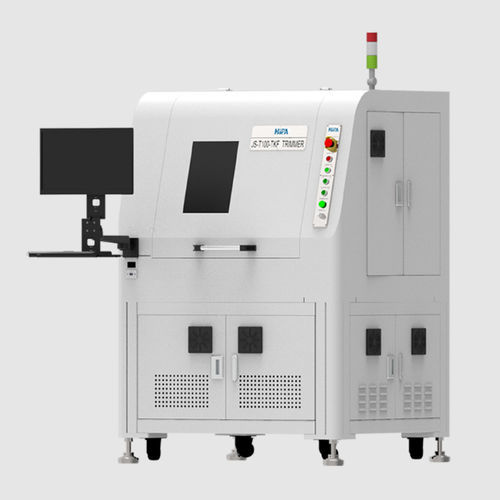

Macchina di taratura laser per circuito stampato

Panoramica
Il sistema di taratura laser per resistenze ultra‑basse è una macchina di produzione progettata per rifinire e regolare resistenze a bassissima resistenza. Concentra il fascio laser a scala micrometrica e asporta lo strato resistivo per modificare la sezione o la lunghezza conduttiva, consentendo regolazioni precise su resistenze ceramiche, PCB, lead‑frame e monolitiche. Produttore: Shenzhen JPT Optoelectronics Co., Ltd. (JPT).

Dati principali

• Intervallo di resistenza: 0,1 mΩ–1 Ω
• Precisione di regolazione (varianti prodotto): ±0,1 % / ±0,5 % / ±1 %
• Formati resistenza supportati: 01005–2512
• Configurazione canali standard: 15 schede relè, 240 canali

Vantaggi del prodotto

• Moduli laser JPT personalizzabili: opzioni di potenza e lunghezza d'onda (IR, verde, UV) con controllo qualità interno e test di aging 72 h per stabilità a lungo termine.
• Taratura ad alta velocità e alta precisione: scansione galvanometrica combinata con misurazione in anello chiuso per regolazioni ripetibili in produzione.
• Automazione e funzioni intelligenti: monitoraggio potenza, calibrazione automatica del sistema di misura, allineamento automatico per la taratura e movimentazione motorizzata dei materiali per linee automatizzate.

Applicazioni

• Taratura laser di resistenze ultra‑basse in produzione di serie: chip resistor, resistori su PCB, lead‑frame e pezzi singoli.
• Larghezze lama/linea tipiche: IR 35 μm (lama), verde 30 μm, UV 25 μm; larghezze standard IR 20–40 μm, GR 15–20 μm, UV 10–20 μm.
• Processamento substrati: supporta dimensioni standard e personalizzate (vedere specifiche tecniche).

Caratteristiche tecniche

• Dimensione substrato (standard): 50 × 60 mm – 80 × 84 mm; opzioni: 70 × 130 mm, 250 × 300 mm; personalizzabile.
• Intervallo di taratura: 0,1 mΩ – 1 Ω
• Precisione di taratura: varianti ±0,1 %, ±0,5 %, ±1 % (intestazione prodotto ±0,1 / ±0,5 / ±1)
• Parametri laser: IR > 30 W @ 23 kHz; Verde > 4 W @ 10 kHz; UV ≥ 3 W @ 40 kHz
• Campo di scansione galvo (standard): IR 12 × 75 mm; GR 12 × 60 mm; UV 12 × 60 mm; opzionale 12 × 100 mm @ F160
• Velocità di taratura: 1 mm/s – 600 mm/s
• Tipi di lama: singola, a L, doppia, IL, multi (taglio a serpente), a U, impilata, a J
• Larghezza linea (standard): IR 20–40 μm; GR 15–20 μm; UV 10–20 μm; opzionale IR 30–50 μm @ F160
