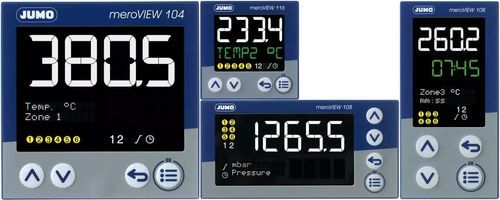

Indicatore digitale meroVIEW

display LCDda montare su pannellocon uscita analogica

Panoramica
Il JUMO meroVIEW è un indicatore digitale multifunzione progettato per il monitoraggio e il controllo dei processi. Interfaccia utente e configurazione hardware sono personalizzabili per visualizzare e gestire le grandezze richieste. Il dispositivo supporta ingressi/uscite analogiche e digitali, ingressi di conteggio e diverse interfacce di comunicazione. Gestisce applicazioni complesse tramite funzioni matematiche e logiche e consente l'implementazione di routine di controllo in codice ST (IEC‑61131‑3).

Punti di forza

• Ampia connettività di interfacce e opzioni I/O modulari
• Configurazione e funzionamento intuitivi
• Avviamento rapido e semplice

Vantaggi per il cliente

• Formati multipli per un'integrazione ottimale nel pannello
• Elevata flessibilità applicativa grazie al gran numero di ingressi
• Molteplici opzioni di uscita per adattarsi a diversi attuatori
• Facile integrazione in sistemi di livello superiore e inferiore
• Riduzione dei tempi di avviamento e operativi grazie alla personalizzazione dei menu

Dati tecnici
Dati tecnici generali
Ingressi: ingressi analogici e digitali; opzionale: ingressi analogici, digitali e di conteggio aggiuntivi (12,5 kHz)
Uscite: 2 relè (contatto normalmente aperto); opzionale: uscite analogiche, relè (NA/deviazione), relè a stato solido, uscite logiche (0/14 V o 0/24 V) e open collector
Formati: 116: 48 × 48 mm; 108H: 48 × 96 mm; 108Q: 96 × 48 mm; 104: 96 × 96 mm
Interfacce: USB host, USB device (configurazione); opzionale: RS485 (Modbus RTU master/slave), Ethernet (Modbus TCP master/slave), dispositivo PROFINET
Display: 2 display LCD da 18 segmenti ciascuno con visualizzazione testi (non disponibile su JUMO meroVIEW 116); display testo per menu, parametri e informazioni di processo
Connessioni: morsettiere rimovibili con PUSH IN
Funzioni particolari: livelli operativi personalizzabili; design modulare con schede opzionali; contatori hardware veloci (12,5 kHz); memoria min/max, funzioni hold e tara; uscite logiche (24 V e 14 V) utilizzabili come alimentazione per trasmettitori a due fili; ritardo di avviamento e funzioni di reset per min/max e tara

Specifiche

• Famiglia prodotto: JUMO meroVIEW
• Ingressi: analogici e digitali; opzionale ingressi analogici, digitali e di conteggio aggiuntivi (12,5 kHz)
• Uscite: 2 relè (NA); opzionale uscite analogiche, relè (NA/deviazione), relè a stato solido, uscite logiche (0/14 V o 0/24 V), open collector
• Formati disponibili: 116 (48×48 mm), 108H (48×96 mm), 108Q (96×48 mm), 104 (96×96 mm)
• Interfacce: USB host/device; opzionale RS485 (Modbus RTU), Ethernet (Modbus TCP), PROFINET
• Display: doppio LCD (18 segmenti) con visualizzazione testi (eccetto JUMO meroVIEW 116)
• Connessioni: morsettiere rimovibili con PUSH IN
• Funzioni notevoli: schede opzionali modulari, contatori hardware veloci, memoria min/max, hold, tara, uscite logiche utilizzabili come alimentazione per trasmettitori, ritardo di avviamento, funzioni di reset
