Software di debug MACREGIO

di PLCdi motoreWindows

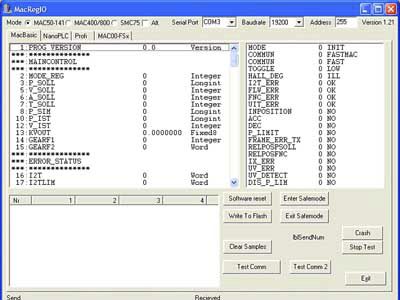

Se volete saperne di più sul protocollo MacTalk, questo è il software che vi serve. Quando si utilizza un PLC e si desidera inviare comandi al motore integrato è necessario inviare dati in un formato speciale chiamato protocollo MacTalk. Il protocollo MacTalk non è ASCII ma binario, orientato ai messaggi. Questo significa che non potete usare un editor di terminale di Windows per comunicare con il motore ma dovete usare MacTalk, MACREGIO o inviare comandi in byte. Nel MACREGIO puoi vedere una panoramica completa con registro e descrizione per tutti i motori MAC, QuickStep MIS23x e SMC75. Premendo "R" si può leggere il contenuto del registro e premendo "W" si può scrivere un valore in un registro. Si può vedere il valore del registro e se un registro è un Word, integer o Longint. Come aiuto extra per il programmatore, il byte inviato e ricevuto è mostrato byte per byte, così è facile vedere cosa dovrebbe essere inviato e cosa aspettarsi come ritorno. In questo modo l'implementazione e il debug sono molto semplici.
