Per il collegamento ai bus di campo
Nota: Non per nuovi sviluppi

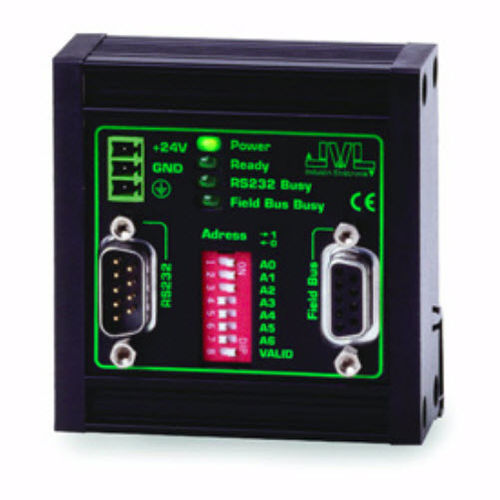

La serie di gateway FBG viene utilizzata per interfacciare diversi sistemi di bus di campo, come Profibus ecc., ad unità JVL dotate di interfaccia RS232. Essi funzionano quindi come gateway fra un bus di campo e la RS232, traducendo i comandi in modo bidirezionale fra i due sistemi.
In questo modo è possibile, ad esempio, utilizzare un PLC per controllare le velocità, lo spostamento ed il contenuto del registro direttamente da un bus di campo e leggere i codici di errore, la posizione, il contenuto del registro, gli ingressi e le uscite dei moduli JVL collegati. Importanti parametri di funzionamento, stato degli I/O, ecc. sono continuamente monitorati dall'FBG10 e possono quindi essere letti rapidamente dal bus di campo. I gateway bus di campo della serie FBG10 offrono quindi una soluzione economica per le applicazioni che utilizzano un bus di campo insieme ai moduli JVL che hanno solo un'interfaccia RS232.
Modelli personalizzati dell'FBG10 possono essere prodotti anche per protocolli RS232 diversi da quelli del JVL.
- Interfaccia RS232
- Indirizzo slave bus di campo impostato su dip-switch
- Montaggio su guida DIN
- Funzionamento a 10-30 VDC
- Unità compatta che si monta facilmente
- Indicazione LED per Power, Ready, Bus di campo RS232/Fieldbus
- Interfacce bus differenziale con optoaccoppiatori
- Connettori DSUB e Combicon
- RAM a doppia porta per lo scambio di dati
- Può essere collegato ai controllori JVL AMC1x, AMC2x,SMC2x, DMC10 e Indexer SMI3x
---
