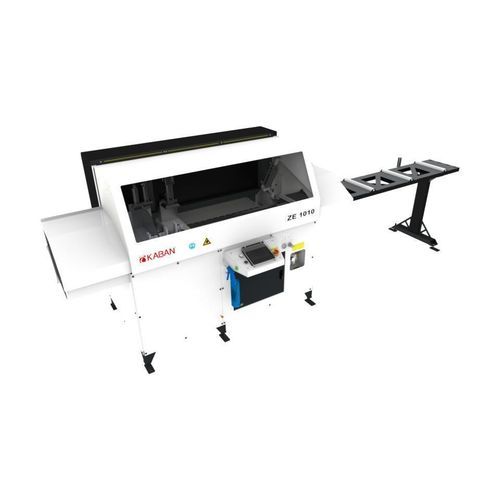

Macchina da taglio per alluminio ZE 1010

per profilatiper profilati in alluminioservocomandata

La ZE 1010 è una macchina per il taglio di connettori/profili in alluminio progettata per eseguire tagli a 90° ad alta velocità e alta precisione, con alimentazione automatica servocomandata e touchscreen 7" (interfaccia Kaban). Abbina una struttura meccanica con distensione delle tensioni a comandi servo e protezioni di sicurezza per produzione continua.

Progetto

• Struttura meccanica idonea al lavoro ad alte velocità per tagli 90° ripetibili.
• Sistemi servocontrollati di sollevamento/scorrimento/sgancio e cut-and-run per evitare graffi e permettere il taglio continuo.
• Morsetti pneumatici sulle superfici anteriore e superiore per fissaggio sicuro del profilo.
• Lama Ø 500 mm con controllo velocità servocontrollato e sistema di spruzzatura fluido di taglio.

Pannello di controllo

• Touchscreen 7" con interfaccia Kaban per programmazione e monitoraggio.
• PLC Mitsubishi per gestione cicli e sicurezza.
• Spruzzatura automatica di aria e fluido di taglio sulle superfici profilate per pulizia e raffreddamento.
• Operazione automatica: i cicli di taglio proseguono automaticamente una volta posizionato il profilo.

Sistema sega e taglio

• Lama Ø 500 mm con funzionamento cut-and-run.
• Regolazione della velocità servocontrollata in funzione della sezione del profilo.
• Sistema di spruzzatura del fluido di taglio per gestione termica e rimozione trucioli.
• Possibilità di impostare più velocità di taglio per diversi profili.

Movimentazione e alimentazione

• Sistema servocontrollato per sollevamento, avanzamento e rilascio per tagli precisi senza graffi.
• Massima lunghezza di taglio: 960 mm.
• Minima lunghezza di taglio: 140 mm.

Sicurezza

• Coperture di protezione ed etichette di sicurezza intorno alle parti in movimento.
• Progettata per integrare protezioni e arresti di emergenza secondo gli standard industriali.

Supporto tecnico

• Funzione promemoria per manutenzioni periodiche programmabile.
• Connessione remota per diagnostica e assistenza tecnica.

Caratteristiche / specificazioni tecniche

• Modello: ZE 1010
• Applicazione: taglio di connettori/profili in alluminio a 90°
• Diametro lama: Ø 500 mm
• Sistema di alimentazione: alimentazione automatica servocontrollata con cut-and-run
• Controllo: PLC Mitsubishi; touchscreen 7" (interfaccia Kaban)
• Bloccaggio: morsetti pneumatici (anteriore e superiore); morse orizzontali/verticali
• Modalità di taglio: sollevamento, scorrimento, cut-and-run; lama a più velocità servocontrollata
• Raffreddamento/lubrificazione: spruzzatura fluido di taglio; soffiaggio aria automatico
• Intervallo lunghezze di taglio: 140 mm (min) — 960 mm (max)
• Sicurezza: coperture di protezione ed etichette di sicurezza
• Supporto: promemoria manutenzione e supporto remoto
