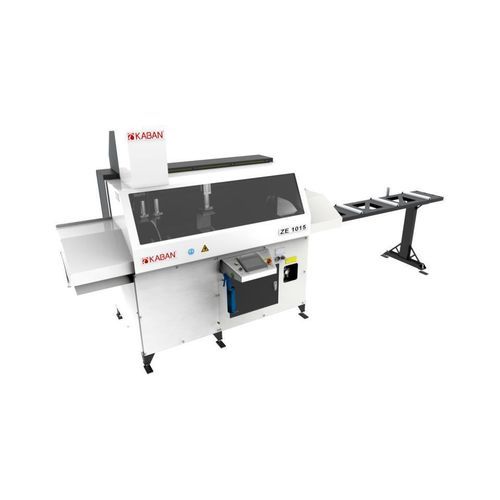

Macchina da taglio per profilati in alluminio ZE 1015

servocomandatadi foraturadi maschiatura

La ZE 1015 è una macchina industriale per il taglio a 90° di profili in alluminio, progettata per operare ad alta velocità con precisione ripetibile. Integra una sega servocomandata, bloccaggi pneumatici, alimentazione automatica e un'unità di foratura/maschiatura integrata per lavorazioni combinate.

Punti chiave

• Struttura meccanica progettata per alte velocità e precisione costante.
• Sistemi servocomandati di sollevamento, scorrimento e taglio con ritorno per cicli di taglio efficienti.
• Morsetti pneumatici sulle superfici frontale e superiore per fissare i profilati.
• Carene di protezione e segnaletica di sicurezza per la protezione dell'operatore.

Progettazione

• Componenti fusi e saldati con distensione delle tensioni per mantenere precisione ripetibile ad alta velocità.
• Morsetti pneumatici orizzontali e verticali per stabilizzare i profilati durante il taglio.
• Carene chiuse per ridurre l'esposizione alle parti in movimento.

Pannello di controllo

• Interfaccia touchscreen 7" per gestione dei lavori e automazione dei cicli.
• Controllo PLC Mitsubishi per gestione affidabile delle sequenze.
• Spruzzo automatico di liquido/aria sulle superfici profilate per assistere il taglio e ridurre i detriti.
• Modalità ciclo automatica: il ciclo di taglio parte quando il profilato è posizionato.

Sega

• Sega di grande diametro (Ø 500 mm) con comando servomotorio e impostazioni di velocità multiple per tipo di profilo.
• Meccanismo di taglio con ritorno e spruzzo di raffreddamento per supportare tagli continui di qualità.

Foratura e maschiatura

• Unità integrata di foratura e maschiatura con posizionamento servocomandato per inserimento preciso dei fori.
• Programmazione dei processi con ampia memoria e sistema di raffreddamento per la foratura.

Movimentazione / Alimentazione

• Sistema servocomandato di sollevamento, traino e rilascio per trasportare i profilati senza graffi.
• Alimentazione automatica e taglio dei profilati per funzionamento senza operatori.
• Intervallo di lunghezza: minimo 140 mm, massimo 960 mm.

Sicurezza

• Carene di protezione e segnaletica visibile per aumentare la sicurezza dell'operatore e la conformità.

Assistenza tecnica

• Promemoria per manutenzioni periodiche e supporto remoto per il servizio.

Specifiche tecniche

• Modello: ZE 1015
• Diametro lama: Ø 500 mm
• Angolo di taglio: 90°
• Touchscreen: 7"
• Sistema di controllo: Mitsubishi PLC
• Lunghezza di alimentazione: Minima 140 mm; Massima 960 mm
• Foratura: diametro utensile max Ø 12 mm; corsa di posizionamento asse Y 260 mm; posizionamento servocomandato; funzione di maschiatura
• Sistemi servo: alimentazione automatica, taglio e regolazione velocità servocomandati (più velocità per profilo)
• Bloccaggi: serraggio pneumatico su superfici frontale e superiore
• Sistemi di raffreddamento: spruzzo liquido/aria per taglio e foratura
• Unità ausiliarie: unità integrata foratura/maschiatura; programmazione con ampia memoria
• Sicurezza: carene di protezione e segnaletica
