Sistema di rilevamento CCD

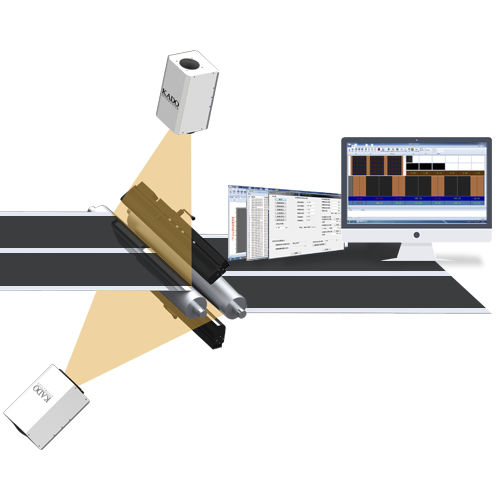

Sistema di rilevamento dell'allineamento per l'industria dell'elettricità al litio Abstract: Il sistema utilizza il principio dell'imaging CCD per controllare al 100% on-line la larghezza del film, lo spazio vuoto (larghezza dell'orecchio) e l'uniformità dei rivestimenti superiori e inferiori. Può anche realizzare il controllo a circuito chiuso attraverso il sistema di correzione o il servo sistema, in modo da ottimizzare la consistenza dei rivestimenti. 1)I punti di rilevamento CCD dovrebbero essere posizionati sulla superficie del rullo il più possibile per evitare errori di misurazione causati dal jitter del materiale e dall'instabilità della tensione dell'attrezzatura. 2)Il fissaggio del CCD e della sorgente luminosa deve essere stabile e senza jitter. 3)Portata di rilevazione: su misura secondo i bisogni del cliente. 4)Precisione di rilevazione: ≤ ± 0.1mm. 5)Il sistema è adatto alle misure del diaframma del catodo (piatto positivo) e dell'anodo (piatto negativo), in cui l'anodo non ha area di rivestimento AT9 1)Monitoraggio online della larghezza del materiale da testare. 2)Analisi e memorizzazione dei dati per una facile tracciabilità dei dati. 3)Regole di allarme sonoro e luminoso sono impostate per facilitare il controllo della produzione. 4)Gestione dei diritti multi-livello e guida operativa per prevenire l'uso improprio. 5)Supporta fino a 300 conservazione delle informazioni dell'ordine di lavoro. 6)Avvio della funzione di controllo per evitare che il sistema rilevi falsi positivi. 7)La rilevazione del difetto del rivestimento impedisce il guasto continuo del difetto rivestito. 8)Gestione dell'input e dell'output di comunicazione e gestione del segnale. 9)Le larghezze di rivestimento superiori e inferiori di controllo ad anello chiuso coincidono＜±0.3mm. 10)Richiamo dell'allarme anormale del sistema e guida anormale della soluzione per facilitare manutenzione del sistema.
