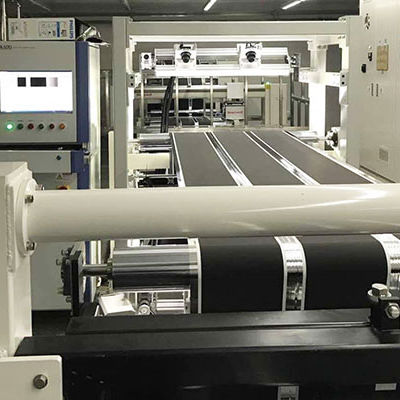

Sistema di rilevamento CCD

in linea

Riassunto: Il sistema di rilevamento del disallineamento del piano A e B utilizza il principio dell'acquisizione delle immagini della telecamera ad array lineare per rilevare online la larghezza del film di rivestimento della superficie A/B, la larghezza AT9 e la larghezza del disallineamento laterale della superficie A/B AT9 nel processo di rivestimento continuo. Secondo la diversa larghezza del materiale misurato e la precisione di rilevamento, uno o più CCD sono selezionati per la misurazione della larghezza, e la telecamera CCD ad array lineare è utilizzata come sensore per misurare simultaneamente le due posizioni del bordo del materiale per ottenere un segnale digitale. Calcolare il segnale del bordo tramite l'elaborazione per ottenere la larghezza del materiale e darlo all'utente; H: Secondo la larghezza di rilevamento e la progettazione di precisione, e aumentare la distanza dalla superficie inferiore del materiale alla superficie della sorgente luminosa, il materiale H1 può essere rilevato da due telecamere con una larghezza particolarmente ampia. W: Progettare secondo la larghezza massima del materiale AB, e riservare il margine di rilevamento di J. La zona morta W tra le due telecamere è un valore fisso Come mostrato nel panno di figura, durante il processo di taglio del materiale in bobina, il materiale sarà deviato a sinistra e a destra quando il materiale entra nel taglio a causa di fattori quali la tensione dell'attrezzatura, la precisione di installazione, la forma del materiale e altre variabili, e infine il materiale ha un errore di larghezza. Riduce la stabilità dimensionale del materiale. KADO progetta una struttura affidabile dei sistemi di guida del nastro DF per controllare la posizione dei materiali che entrano nella stazione di taglio in tempo reale. il CCD di taglio misura la larghezza del materiale e alimenta la deviazione della larghezza ai sistemi di guida del nastro per correggere la posizione di alimentazione del materiale.
