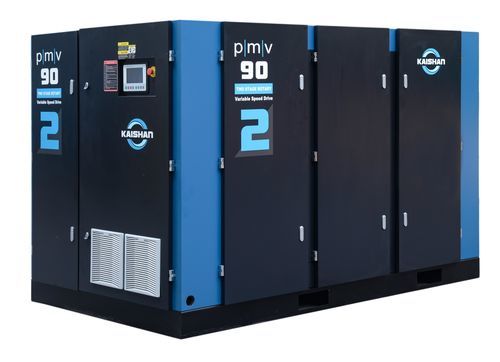

Compressore a vite PMV2

rotativod'ariapneumatico

1. Ambito di applicazione • La presente specifica riguarda il compressore d’aria a vite rotativa della serie PMV-2, a trasmissione diretta, lubrificato a olio, a due stadi in linea con scarico flessibile, raffreddato ad aria e a velocità variabile. • Il produttore del compressore deve essere certificato secondo le norme di qualità ISO 9001 / 9002 e le norme ambientali ISO 14001. • Il compressore deve essere conforme ai requisiti di sicurezza delle macchine ai sensi della Direttiva 2006/42/CE. (Per il mercato europeo) • Il compressore deve essere conforme alla normativa sulle attrezzature a pressione ai sensi della Direttiva 2014/68/UE. (Per il mercato europeo) • Le unità devono essere fabbricate in conformità alle presenti specifiche. o Motore di azionamento: 90/110/132/160/200/250/315 kW o Attacco: flangia standard ISO o Tensione: 380 o 400 o 415 V/3Ph/50 Hz o Pressione nominale di esercizio: 6-10 bar o Temperatura ambiente: 0-45 ℃ o Altitudine: 0-1000 m 2. Caratteristiche: • Massima efficienza energetica di esercizio: o Design a due stadi SKY2 ad alta efficienza energetica o Cuscinetti SKF di alta qualità per la massima affidabilità o Miscelazione meccanica interstadio per una compressione quasi isotermica o L’uscita flessibile consente di regolare automaticamente il rapporto di compressione in base alla pressione di scarico • Dotato di radiatore dell’olio e post-refrigeratore in alluminio, raffreddati ad aria. • Radiatori verticali installati su un lato, che garantiscono un migliore effetto di raffreddamento grazie alla separazione delle zone calde e fredde. • Ventilatori assiali azionati da motori a 6 poli, totalmente chiusi, raffreddati a ventola, a bassa rumorosità e di lunga durata. • Progettazione a velocità variabile, che mantiene una pressione di mandata stabile regolando la velocità del motore in base alla pressione di mandata del compressore. • Regolazione avvio/arresto per arrestare automaticamente il compressore quando necessario durante i periodi di bassa richiesta. • La valvola termica, abbinata al controllo a velocità variabile del ventilatore, mantiene stabile la temperatura dell’olio entro l’intervallo appropriato. • La valvola di aspirazione normalmente chiusa garantisce la sicurezza dell’impianto. • Il motore principale è di tipo a magneti permanenti. • Convertitore di frequenza sincrono di alta qualità Kaishan. • Radiatore dell’olio sovradimensionato, progettato per applicazioni in condizioni ambientali elevate. • Involucro acustico interamente verniciato a polvere con porte incernierate che consentono un facile accesso alle parti soggette a manutenzione. • Schiuma ignifuga applicata sull’involucro acustico per attenuare il livello sonoro. • Filtro di aspirazione per impieghi gravosi per aria compressa pulita. • Tubi flessibili in acciaio inossidabile sul circuito dell’aria per una maggiore affidabilità e una riduzione delle vibrazioni. • Separazione dell’olio a 3 stadi per garantire un basso trascinamento di olio (< 3 mg/m³). • Serbatoio separato sovradimensionato per garantire una minore caduta di pressione e consentire il funzionamento a una pressione di mandata più bassa. • Bullone di sollevamento e coperchio del serbatoio separatore sollevabile per una manutenzione facile e rapida. • Facile accesso a tutte le parti soggette a manutenzione. • Riempimento di fabbrica con lubrificante sintetico PAO/POE premium “kerry-10#”, progettato per una durata di 8.000 ore • Controller intelligente con funzionalità complete: o Touchscreen Kaishan KAC7070 o Controllo preciso del processo: carico, scarico e regolazione della velocità o Monitoraggio del funzionamento e delle condizioni del compressore d’aria o Fornisce monitoraggio di sicurezza, protezione e avvisi di manutenzione o Funzionalità di rete integrate e monitoraggio esterno o Modalità di lavoro personalizzabili e attività programmate • Il sistema di controllo deve essere in grado di monitorare le seguenti funzioni: o Pressione dell’aria in scarico o Temperatura all’uscita del gruppo compressore o Temperatura di uscita dell’elemento separatore A/O o Stato del compressore o Stato dell’alimentazione in ingresso o Stato di sovraccarico del motore o Stato di sovraccarico del motore della ventola di raffreddamento o Stato dell’azionamento del motore o Ore di funzionamento sotto carico o Ore di funzionamento o Consumo energetico • Le funzioni di protezione del compressore devono includere: o Arresto di emergenza o Temperatura di mandata elevata o Pressione di mandata elevata o Sovracorrente del motore o Avvisi di manutenzione o Intasamento del filtro dell’olio o Intasamento del filtro dell’aria o Incendio dell’elemento separatore A/O o Errore di sequenza di fase o Protezione da mancanza di fase 3. Caratteristiche opzionali • Tensioni di esercizio alternative (380 V/50 Hz, 380 V/60 Hz, 460 V/60 Hz) • Prefiltro integrato • Raffreddamento ad acqua • Controllo della velocità variabile della ventola • Recupero di calore esterno • Interruttore automatico (solo nella configurazione 400/3/50) • Olio per uso alimentare • Kit per basse temperature ambiente • Lubrificazione automatica del motore • Senza post-raffreddatore
