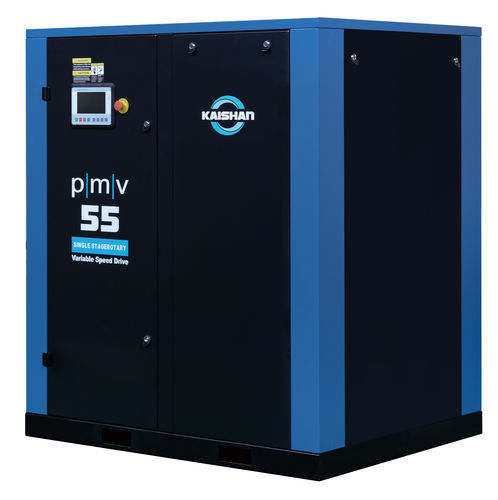

Compressore a vite PMV

rotativod'ariaelettrico

1. Ambito di applicazione • La presente specifica riguarda i compressori d’aria a vite rotativa della serie PMV a trasmissione diretta, lubrificati ad olio, monostadio, raffreddati ad aria e a velocità variabile. • Il produttore del compressore deve essere certificato secondo le norme di qualità ISO 9001 / 9002 e le norme ambientali ISO 14001. • Il compressore deve essere conforme ai requisiti di sicurezza delle macchine ai sensi della Direttiva 2006/42/CE. (Per il mercato europeo) • Il compressore deve essere conforme alle norme relative alle attrezzature a pressione ai sensi della Direttiva 2014/68/UE. (Per il mercato europeo) • Le unità devono essere fabbricate in conformità alle presenti specifiche. o Motore di azionamento: 15/22/37/55 kW o Attacco di uscita: filettatura maschio standard ISO o Tensione: 380, 400 o 415 V/3 fasi/50 Hz o Pressione nominale di esercizio: 6-10 bar o Temperatura ambiente: 0-45 ℃ o Altitudine: 0-1000 m 2. Caratteristiche: • Buona efficienza energetica e basso costo di gestione: o Design monostadio SKY ad alta efficienza energetica o Cuscinetti SKF di alta qualità (9) per la massima affidabilità • Design a velocità variabile, che mantiene una pressione di mandata stabile regolando la velocità del motore in base alla pressione di mandata del compressore. • Regolazione avvio/arresto per arrestare automaticamente il compressore quando necessario durante i periodi di bassa richiesta. • Valvola di aspirazione normalmente aperta per un rapido aumento della pressione. • Motore principale di tipo completamente chiuso e raffreddato ad olio, con classe di isolamento F ed efficienza super premium IE4. • Il motore principale è di tipo a magneti permanenti. • Il motore principale e il gruppo compressore sono progettati con un albero comune in una configurazione ad azionamento diretto e collegamento a flangia, completamente chiusa per impedire l’ingresso di sporco e polvere. • Convertitore di frequenza sincrono di alta qualità Kaishan. • Radiatori sovradimensionati (aria e olio) progettati per applicazioni in condizioni ambientali con temperature elevate. • Involucro acustico interamente verniciato a polvere con porte incernierate che garantiscono un facile accesso alle parti soggette a manutenzione. • Schiuma ignifuga applicata sull’involucro acustico per attenuare il livello sonoro. • Filtro di aspirazione per impieghi gravosi per garantire aria compressa pulita. • Tubi flessibili in acciaio inossidabile sul circuito dell’aria per una maggiore affidabilità e una riduzione delle vibrazioni. • Dotato di radiatore dell’olio e post-refrigeratore in alluminio, raffreddati ad aria. • Ventilatori assiali azionati da motori totalmente chiusi e raffreddati a ventola. • Separazione dell’olio a 3 stadi per garantire un basso trascinamento di olio. • Riempimento di fabbrica con lubrificante sintetico PAO/POE di alta qualità “Kerry-8#”, progettato per una durata di 4.000 ore • Controller intelligente con funzionalità complete: o Navigazione sia tramite touch screen che tramite pulsanti o Controllo preciso del processo: carico, scarico e regolazione della velocità o Monitoraggio del funzionamento e delle condizioni del compressore d’aria o Fornisce monitoraggio di sicurezza, protezione e avvisi di manutenzione o Funzionalità di rete integrate e monitoraggio esterno o Modalità di lavoro personalizzabili e attività programmate • Il sistema di controllo deve essere in grado di monitorare le seguenti funzioni: o Pressione dell’aria in scarico o Temperatura all’uscita dell’elemento o Stato del compressore o Stato di sovraccarico del motore o Ore di carico o Ore di funzionamento o Consumo energetico • Le funzioni di protezione del compressore devono includere: o Arresto di emergenza o Temperatura di scarico elevata o Pressione di scarico elevata o Sovraccarico del motore o Avvisi di manutenzione o Intasamento del filtro dell’olio 3. Funzionalità opzionali • Prefiltro integrato • Olio per uso alimentare
