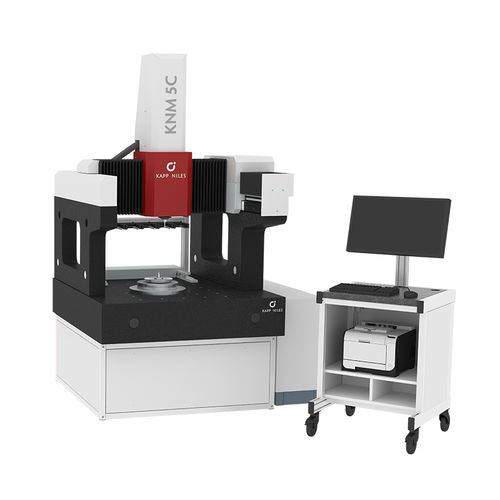

Macchina di misura di geometria KNM C series

3Dper cuscinettiper ralle di rotazione

La macchina è stata adattata in modo ottimale per la determinazione di errori geometrici su anelli di cuscinetti, ralle e pezzi di forma cilindrica. La struttura a 4 assi controllata da CNC permette l'espansione a una gamma di componenti molto più ampia, come gli ingranaggi o i compiti di misurazione 3D su pezzi prismatici. Tutte le macchine della serie KNM C sono dotate della più moderna tecnologia di azionamento (motori lineari) e dispongono di sezioni trasversali di guida generosamente dimensionate e di grandi distanze tra i cuscinetti. La piastra di base, le colonne verticali e gli assi sono realizzati in granito. Questo assicura un comportamento termico stabile. Elementi a molla d'aria sotto la piastra di base proteggono in modo sicuro da scossoni e vibrazioni. La guida a Y rialzata e l'azionamento vicino al centro di gravità riducono al minimo le distorsioni dinamiche. Le incertezze di misura sono a MPEE≥ 0,6 μm + L/400 | MPETHP≥ 0,8 μm. È disponibile un software affidabile per cicli di misura completamente automatizzati.
