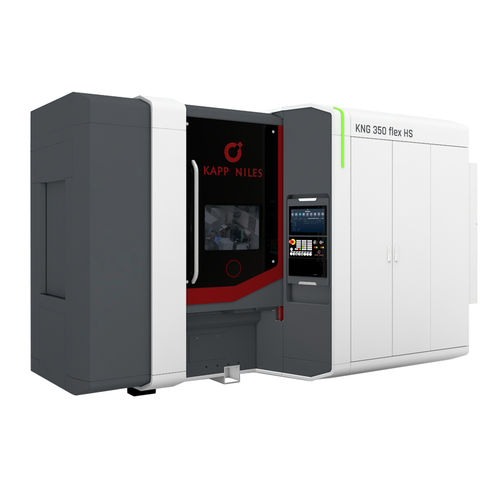

Centro di rettifica per ingranaggi KNG 350 flex HS

per denti di ingranaggiCNCad elevata produttività

La KNG 350 flex HS si basa su un concetto di macchina compatto e ottimizzato per l’allestimento ed è destinata alla produzione in piccole, medie e grandi serie di componenti con dentatura esterna fino a 350 mm di diametro. La macchina si contraddistingue in particolare per l’elevatissima qualità di rettifica e la produttività, anche nella lavorazione con utensili di piccole dimensioni. Grazie a un mandrino di rettifica ad alta velocità (HS) con una velocità di 25.000 giri/min, è possibile rettificare anche denti di ingranaggi con contorni interferenti, che richiedono diametri degli utensili di almeno 55 mm (rettifica generativa) o 20 mm (rettifica di profilo). Il concetto offre inoltre piena flessibilità nella scelta delle soluzioni di caricamento e automazione: dal caricamento manuale all’automazione ridotta fino al caricamento robotizzato. Il caricatore ad anello, integrabile come opzione, garantisce tempi di inattività minimi ed è in grado di gestire sia pezzi con foro che pezzi a forma di albero. Il nuovo design funzionale ed ergonomico della macchina, abbinato all’innovativa interfaccia intuitiva KN grind, supporta l’utente durante la configurazione e l’ottimizzazione dei progetti di rettifica. Caratteristiche principali della KNG 350 flex HS Massima qualità di rettifica e produttività anche con utensili di piccole dimensioni Flessibilità grazie alla rettifica generativa e di profilo Tempi di inattività notevolmente ridotti grazie a un dispositivo di caricamento integrato nella macchina diametro massimo della punta - 350 mm lunghezza massima del pezzo - 700 mm * intervallo dei moduli per rettifica di forma e di profilo - 0,5 - 6 / 0,5 - 8 mm Larghezza massima della faccia - 400 mm Campo di rotazione della testa di rettifica - ±45 gradi
