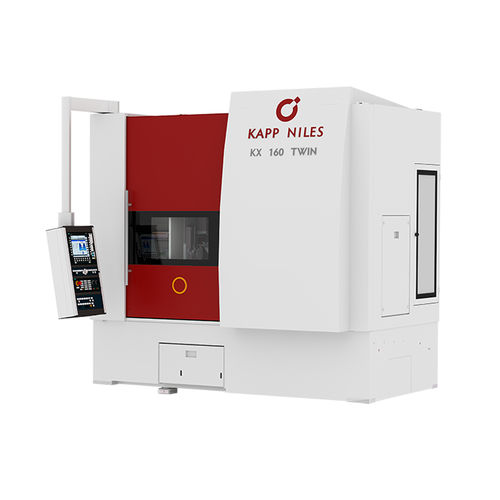

Centro di rettifica per ingranaggi KX TWIN series

con tavola rotanteCNCad alta velocità

Le macchine della serie KX TWIN sono state progettate per la rettifica generativa in continuo con utensili ravvivabili e non ravvivabili. Sono particolarmente adatte per elevati volumi di produzione nella produzione di lotti medi e grandi di ingranaggi e alberi. Il concetto prevede due mandrini portapezzi identici disposti sui lati opposti di una tavola rotante a indexaggio. Mentre si lavora un pezzo, il secondo mandrino carica/scarica e allinea contemporaneamente un altro pezzo. Le macchine sono ottimizzate per il carico automatico grazie a una combinazione standardizzata ed economica di trasportatore a pallet e caricatore a portale. La funzione di rettifica di profilo è disponibile come opzione per il modello KX 260 TWIN. Utilizzando un mandrino di rettifica ad alta velocità (HS) opzionale, è persino possibile rettificare ingranaggi con spigoli in interferenza che richiedono un diametro dell’utensile di 55 mm (rettifica generativa) o 20 mm (rettifica di profilo). Caratteristiche principali della serie KX TWIN Concetto di macchina ottimale per componenti di azionamenti elettrici Collegamento flessibile a diversi concetti di automazione Concetto a doppio mandrino con tavola rotante a indexaggio diametro massimo della punta - 170 / 260 mm lunghezza massima del pezzo - 770 mm intervallo modulare - 0,5 - 4,5 / 0,5 - 6 mm Larghezza massima della faccia - 320 (520) mm Campo di rotazione della testa di rettifica - ±45 gradi
