Rettificatrice cilindrica esterna KNG 5P expert

cilindrica internaper ingranaggicon tavola rotante

Panoramica

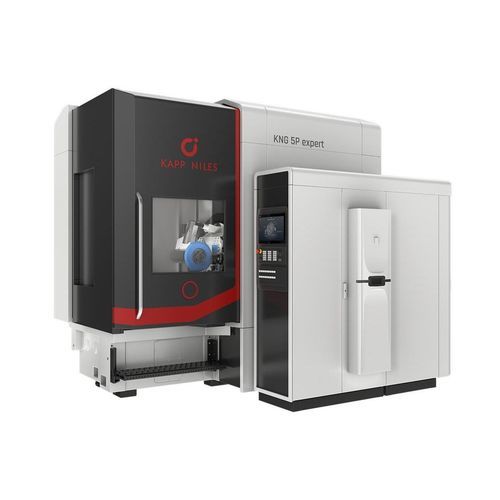

La KNG 5P expert è una rettificatrice per ingranaggi progettata per la lavorazione precisa di ingranaggi esterni e interni. Il concetto macchina compatto unisce efficienza di messa a punto e flessibilità produttiva. Il mandrino rettificatore ad azionamento diretto accetta mole Ø 60–350 mm e raggiunge fino a 9.500 giri/min. Il mandrino di dressing è inclinabile in una posizione ergonomica per facilitare il cambio utensile. L'interpolazione a 5 assi tramite un asse snodabile aperto consente rettifiche a doppia flangia efficienti e quasi prive di torsione. Un tavolo rotante sobradimensionato con azionamento diretto elettrico e foro profondo ospita alberi lunghi. Ampia gamma di opzioni configurabili per adattare la macchina alle varie applicazioni.

Caratteristiche principali

• Lavorazione di precisione di ingranaggi esterni e interni
• Design compatto con elevata efficienza di messa a punto
• Mandrino rettificatore ad azionamento diretto; diametri mole 60–350 mm; velocità del mandrino fino a 9.500 giri/min
• Mandrino di dressing inclinabile per cambio utensile ergonomico
• Interpolazione 5 assi (asse snodabile aperto) per rettifiche a doppia flangia quasi senza torsione
• Tavolo rotante sobradimensionato con azionamento diretto elettrico e foro profondo per alberi lunghi
• Canna reggipunta ribaltabile, regolabile continuamente fino a pressione punta 2.000 N
• Possibilità di rettificare viti senza fine con angoli di passo fino a 45°
• Ampia scelta di opzioni configurabili

Dati tecnici (tabella)
diametro massimo testa: 500 (600) mm
lunghezza massima pezzo: 1.500 mm
intervallo modulo: 0,5 - 25 mm
larghezza massima del dente: 675 mm
campo di rotazione della testa di rettifica: -45 / +135 deg

Specifiche tecniche

• Modello: KNG 5P expert
• Applicazione: rettifica profili di ingranaggi esterni e interni
• Diametro mola utilizzabile: 60 – 350 mm
• Velocità mandrino rettificatore: fino a 9.500 giri/min
• Diametro massimo testa: 500 (600) mm
• Lunghezza massima pezzo: 1.500 mm
• Intervallo modulo: 0,5 – 25 mm
• Larghezza massima del dente: 675 mm
• Campo di rotazione della testa: -45° a +135°
• Reitstock: ribaltabile, regolabile continuamente, pressione punta fino a 2.000 N
• Tavolo rotante: azionamento diretto elettrico con foro profondo per alberi lunghi
• Dressing: mandrino di dressing inclinabile per cambio utensile ergonomico
• Assi: interpolazione 5 assi (asse snodabile aperto) per rettifica a doppia flangia
• Capacità: rettifica viti senza fine fino a 45° di angolo di passo
