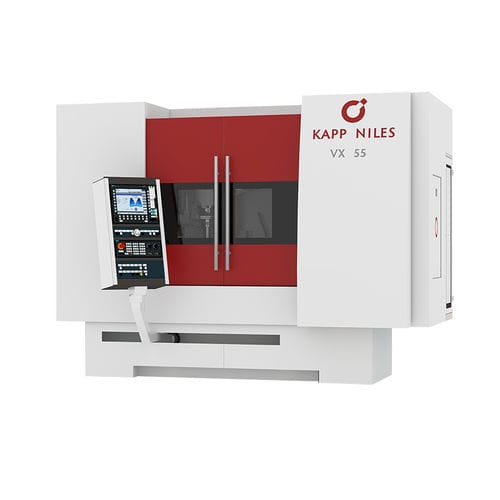

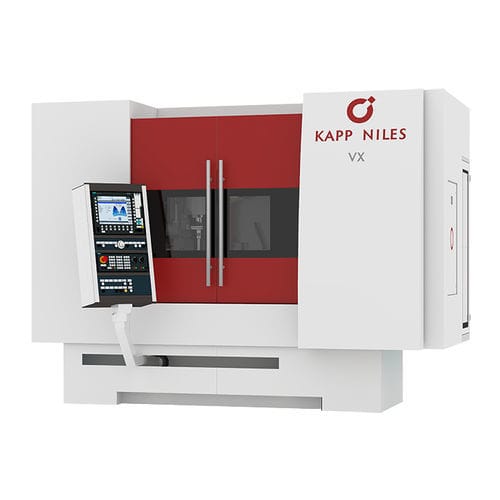

Rettificatrice per ingranaggi VX series

cilindrica esternacilindrica internaper profilati metallici

Le rettificatrici per profili della serie VX sono particolarmente adatte a soddisfare i requisiti più elevati in termini di qualità finale degli ingranaggi prodotti. Nel processo possono essere utilizzati sia utensili ravvivabili che utensili CBN non ravvivabili. Poiché l’adattatore di rettifica può essere dotato di due mandrini di rettifica intercambiabili, le passate di lavorazione possono essere eseguite con l’uso sequenziale di utensili di sgrossatura e di finitura in un unico serraggio del pezzo. In alternativa, è possibile lavorare più ingranaggi in un unico serraggio. Le macchine VX configurate per l’uso di utensili ravvivabili sono dotate di un sistema di ravvivatura integrato in grado di realizzare qualsiasi tipo di profilo della mola. Il programma di ravvivatura e rettifica viene generato automaticamente in base ai dati dell’ingranaggio. La combinazione tra sistema di misura e dispositivo di ravvivatura del profilo consente inoltre la lavorazione automatizzata secondo la cosiddetta strategia GMG (rettifica – misura – rettifica). Caratteristiche principali della serie VX Lavorazione di pezzi con geometrie complesse Adatta alla prototipazione e alla produzione di piccole serie Ingranaggi esterni, interni, cilindrici ed elicoidali, nonché profili speciali diametro massimo della punta - 500 / 630 mm lunghezza massima del pezzo - 1.100 / 1.650 mm intervallo di modulo - 0,5 - 16 mm corsa di avanzamento max. - 700 / 1.020 mm campo di rotazione della testa di rettifica - ±90 gradi
