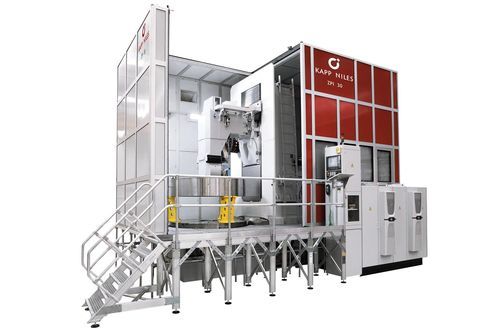

Rettificatrice cilindrica interna ZPI

per ingranaggiper pezzi di grandi dimensioniCNC

Descrizione del prodotto
La serie ZPI è una rettificatrice di profili progettata per il rettificamento di ingranaggi interni ad alta precisione e grande modulo. È sviluppata per le esigenze della produzione in serie, ad esempio nel settore eolico, dove sono richieste maggiore rigidità e potenza di rettifica. È prevista un'unità di rettifica interna pesante con cuscinetto mandrino rinforzato per garantire la stabilità del processo. Il sistema di misura è integrato permanentemente nella testa di rettifica per ridurre i tempi di preparazione e migliorare la ripetibilità in produzione.

Caratteristiche principali

• Rettifica di ingranaggi interni
• Compensazione del gioco/oscillazione per controllo della concentricità
• Testa di rettifica con dressatore a doppio mandrino

Dati tecnici (tabella)
ZPI 30 / 40
Ø pezzo max: 3.000 / 4.000 mm
Ø diametro primitivo max: 2.500 / 3.000 mm
Modulo max: 40 (45) / 45 mm
Larghezza dentatura max: 1.000 mm
Campo di inclinazione della testa di rettifica: ±35°

Caratteristiche / specifiche tecniche

• Modello / serie: ZPI
• Ø pezzo max (ZPI 30 / 40): 3.000 / 4.000 mm
• Ø diametro primitivo max (ZPI 30 / 40): 2.500 / 3.000 mm
• Modulo max (ZPI 30 / 40): 40 (45) / 45 mm
• Larghezza dentatura max: 1.000 mm
• Campo di inclinazione della testa: ±35°
• Applicazione: rettifica di profili di ingranaggi interni ad alta precisione, produzione in serie (es. settore eolico)
• Unità di rettifica interna pesante con enfasi sulla rigidità del cuscinetto mandrino
• Dispositivo di misura integrato permanentemente nella testa per ridurre i tempi di set-up
