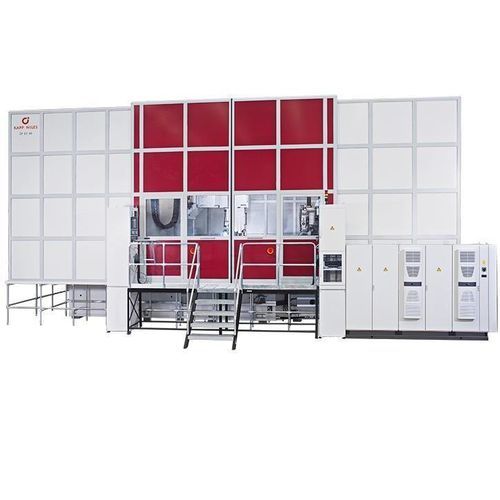

Rettificatrice cilindrica esterna ZP E/I

cilindrica internaper ingranaggia colonna

Panoramica
La serie ZP E/I utilizza due colonne di rettifica indipendenti con una tavola rotante comune e unità periferiche condivise. Progettata principalmente per officine e produzione in piccole serie, la soluzione riduce l'ingombro e l'investimento rispetto a due macchine separate e permette il cambio rapido tra rettifica esterna e interna degli ingranaggi.

Caratteristiche principali

• Passaggio tra lavorazione esterna e interna senza set-up
• Due colonne di rettifica indipendenti che lavorano su una tavola rotante comune
• Unica unità periferica (es. impianto refrigerante) per ridurre costi e ingombro
• Disponibile con diverse tavole rotanti e basamenti di colonna nella serie ZP

Dati tecnici (ZP E/I 30 / 40 *)
Denominazione modello: ZP E/I 30 / 40 *
Diametro primitivo max: 3.000 / 4.000 mm
Lunghezza pezzo max: su richiesta
Modulo max: 50 mm
Larghezza faccia max: 1.000 (1.500 / 2.000) mm
Campo di rotazione della testa di rettifica: -45° a +120°
* I valori si riferiscono alla rettifica di ingranaggi esterni. Per ingranaggi interni, vedere i valori del modello ZP I.

Specifiche

• Tipo macchina: rettificatrice per profili di ingranaggi (serie ZP E/I)
• Colonne di rettifica: 2 colonne indipendenti
• Tavola rotante comune e periferiche condivise
• Adatta per ingranaggi esterni (valori sopra); ingranaggi interni secondo ZP I
• Applicazioni: officine, piccole serie e prototipi
• Opzioni: varianti di tavole rotanti e basamenti di colonna
