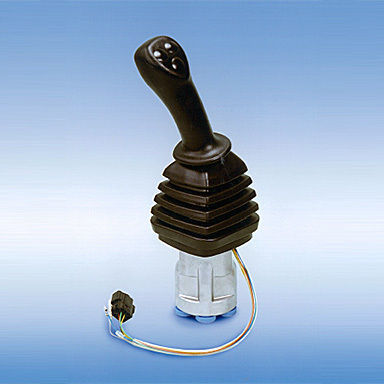

Valvola di scarico per olio PV48 series

per circuito idraulicoa comando assistitoidraulica

Panoramica
La serie PV48 è una valvola pilota riduttrice di pressione progettata per controllare contemporaneamente gli spools di più valvole di controllo e l'angolo di inclinazione delle pompe a cilindrata variabile. La serie comprende i modelli PV48K (joystick) e PV48M (joystick compatto), adatti ai sistemi idraulici di macchine mobili.

Caratteristiche

• La coppia operativa può essere ridotta su richiesta del cliente (brevetto registrato), consentendo un controllo fine.
• Ridotta perdita di carico e risposta rapida, migliorando la sensibilità di controllo (US Pat. No. 6,125,886).

Specifiche

• Modello: serie PV48 (PV48K, PV48M)
• Tipo: valvola pilota riduttrice di pressione
• Pressione massima di ingresso: 6,9 MPa
• Campo di pressione di uscita: 0–2,9 MPa
• Portata nominale: PV48K 20 L/min; PV48M 15 L/min
• Comando: PV48K tipo joystick; PV48M joystick compatto

Applicazioni

• Escavatori
• Caricatori gommati
• Terne
• Caricatori cingolati
• Camion ribaltabili
• Trapani cingolati / macchine per pali
• Gru (cingolate / fuoristrada)
• Sollevatori telescopici
• Attrezzature forestali

Dati tecnici

• Progettata per l'integrazione con più valvole di controllo e pompe a cilindrata variabile.
• Opzione di regolazione della coppia protetta da brevetto per adattare la sensibilità all'operatore.
• Uso tipico OEM in attrezzature idrauliche mobili; consultare il produttore per dettagli di montaggio e interfacce.
