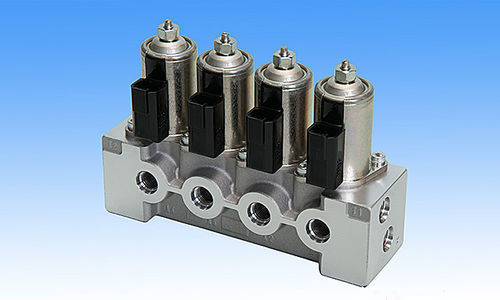

Valvola a cartuccia KWE5 series

con attuatore elettricoper controllo di flussoin acciaio

Panoramica
La serie KWE5A/G comprende valvole pilota elettriche progettate per controllare circuiti pilota su macchine da costruzione e veicoli industriali operanti in esterno. I modelli KWE5A utilizzano una carcassa in alluminio; i KWE5G una carcassa in acciaio. Le configurazioni tipiche includono da 1 a 4 cartucce; sono disponibili altre disposizioni su richiesta.

Caratteristiche

• Cablaggio semplice: gli elettromagneti tipo cartuccia accettano un connettore a innesto per un collegamento elettrico in un'unica azione.
• Installazione compatta: diversi tipi di blocchi valvola per valvole a cartuccia si adattano a differenti vincoli di installazione.
• Tubazione semplificata: molti blocchi valvola forniscono una porta P unica e una porta T unica.
• Porto di derivazione: un porto di derivazione opzionale permette di alimentare altri circuiti idraulici.

Specifiche (tabella)
Modello: KWE5A (carcassa alluminio) / KWE5G (carcassa acciaio)
Pressione max. (Porta P): KWE5A 7 MPa; KWE5G 8,8 MPa
Pressione max. (Porta A — valvola riduttrice proporzionale): selezionabile 2 / 3 / 4 MPa
Pressione max. (Porta A — valvola direzionale): KWE5A 7 MPa; KWE5G 8,8 MPa
Pressione max. (Porta T): 1 MPa
Portata max.: valvola riduttrice proporzionale 10 L/min; valvola direzionale 16 L/min
Corrente solenoide — valvola riduttrice proporzionale: 0–0,7 A (DC24V) o 0–1,6 A (DC12V)
Corrente solenoide — valvola direzionale: DC24V o DC12V

Applicazioni

• Escavatori
• Terne caricatrici
• Retroescavatori
• Caricatori cingolati
• Autocarri ribaltabili
• Perforatrici cingolate / battipali
• Gru (cingolate / fuoristrada)
• Gru montate su camion
• Stenditrici di asfalto
• Sollevatori telescopici
• Mietitrebbie
• Atomizzatori
• Macchine forestali

Caratteristiche tecniche

• Famiglia prodotto: serie KWE5 (modelli: KWE5A, KWE5G)
• Materiale carcassa: KWE5A — alluminio; KWE5G — acciaio
• Disposizione delle valvole a cartuccia: comunemente 1 a 4 cartucce; altri schemi possibili
• Porte: P, A, T (molte carcasse forniscono una porta P unica e una porta T unica)
• Pressione massima (Porta P): KWE5A 7 MPa; KWE5G 8,8 MPa
• Pressione massima (Porta A — direzionale): KWE5A 7 MPa; KWE5G 8,8 MPa
• Pressione massima (Porta A — riduttrice proporzionale): selezionabile 2 / 3 / 4 MPa
• Pressione massima (Porta T): 1 MPa
• Portata massima: valvola riduttrice proporzionale 10 L/min; valvola direzionale 16 L/min
• Valori solenoidi: valvola riduttrice proporzionale 0–0,7 A (DC24V) o 0–1,6 A (DC12V); valvola direzionale disponibile in DC24V e DC12V
