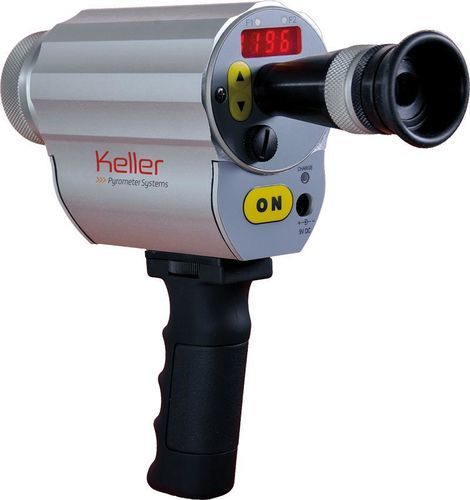

Pirometro bicolore CellaCast PT 183

con display LED°C°F

Descrizione
Il CellaCast PT 180 portatile è stato sviluppato specificamente per la misura della temperatura dei metalli liquidi. Viene impiegato per monitorare in continuo la temperatura del bagno di colata nel canale di colata di un forno, forno a cupola o macchina di colata automatica. Spesso la misura è possibile solo da grandi distanze a causa delle limitazioni di impianto. La caratteristica distintiva del CellaCast PT 180 è l'obiettivo ad alta risoluzione che genera un piccolo campo di misura, consentendo misure affidabili anche da distanze fino a circa 30 m.

Caratteristiche principali

• Misura della temperatura senza contatto e senza usura del getto di colata da distanza di sicurezza
• Intervallo di misura: 750 - 2400 °C
• Filtraggio della radiazione infrarossa corretta del bagno senza scorie e ossidi
• Funzione ATD per acquisizione automatica dei valori misurati
• Misura bicolore per misure senza interferenze in presenza di polvere e vapore
• Messa a fuoco attraverso l'obiettivo senza parallasse con compensazione diottrica
• Indicatore tipo semaforo nell'oculare per indicare la distanza di misura ottimale

Versioni disponibili / proprietà di base

• Versioni: CellaCast PT 180 AF 4; CellaCast PT 180 AF 6
• Principio di misura: bicolore
• Intervallo di misura: 750 - 2400 °C
• Distanza di messa a fuoco (AF 4): 0,4 m - ∞
• Distanza di messa a fuoco (AF 6): 1,2 m - ∞
• Rapporto distanza (AF 4): 150 : 1
• Rapporto distanza (AF 6): 240 : 1
• Obiettivo (AF 4): PZ 20.01
• Obiettivo (AF 6): PZ 20.06
• Forma del campo di misura: rotonda
• Opzione di puntamento: puntamento attraverso l'obiettivo

Tabella del campo di misura (Distanza di misura — Diametro del campo)
0.00 mm — 18.00 mm
16.00 mm — 17.39 mm
32.00 mm — 16.77 mm
48.00 mm — 16.16 mm
64.00 mm — 15.55 mm
80.00 mm — 14.93 mm
96.00 mm — 14.32 mm
112.00 mm — 13.71 mm
128.00 mm — 13.09 mm
144.00 mm — 12.48 mm
160.00 mm — 11.87 mm
176.00 mm — 11.25 mm
192.00 mm — 10.64 mm
208.00 mm — 10.03 mm
224.00 mm — 9.41 mm
240.00 mm — 8.80 mm
256.00 mm — 8.19 mm
272.00 mm — 7.57 mm
288.00 mm — 6.96 mm
304.00 mm — 6.35 mm
320.00 mm — 5.73 mm
336.00 mm — 5.12 mm
352.00 mm — 4.51 mm
368.00 mm — 3.89 mm
384.00 mm — 3.28 mm
400.00 mm — 2.67 mm

Contenuto della fornitura

• Pirometro CellaPort PT
• Valigetta protettiva e da trasporto
• Caricabatterie
• Cavo USB VK 11/D (1,8 m)
• Software CellaView
• Manuale (breve)

Specifiche tecniche

• Articolo n.: 1056171
• Intervallo di misura: 750 - 2400 °C
• Sensore: doppio fotodiodo
• Gamma spettrale: 0,95 / 1,05 µm
• Tempo di risposta t98: ≤ 10 ms (T > 950 °C)
• Incertezza di misura: 1 % della lettura della temperatura [°C]
• Ripetibilità: 2 K
• Coefficiente di temperatura: 0,05 %/K
• Risoluzione (interfaccia): 0,1 K
• Risoluzione (display): 1 K
• Obiettivi (varianti ottiche): Obiettivo standard PZ 20.01 (messa a fuoco 0,4 m - ∞); Teleobiettivo PZ 20.06 (messa a fuoco 1,2 m - ∞)
• Interfaccia: USB
• Alimentazione: batteria ricaricabile; Autonomia circa 15 ore (funzionamento continuo a Ta = 23 °C)
• Puntamento: puntamento attraverso l'obiettivo (senza parallasse, compensazione diottrica)
• Display: display LED rosso a 4 cifre, altezza cifre 8 mm
• Indicatore di stato: 2 × LED esterni, 3 × LED interni
• Elementi di comando: 3 pulsanti
• Temperatura ambiente (esercizio): 0 - 50 °C
• Temperatura di immagazzinamento: -20 - +60 °C
• Umidità ammessa: 95 % U.m. max. (non condensante)
• Dimensioni: Ø 65 mm × 197 mm (più lunghezza obiettivo)
• Custodia: alluminio
• Classe di protezione: IP 40 (secondo DIN 40050)
• Peso: ca. 1,1 kg
• Parametri regolabili: Emissività; Tabelle di emissività località; Trasmittanza; Compensazione della radiazione ambientale riflessa; Filtro di livellamento; Modalità di funzionamento e tempo di mantenimento della memoria dati; Parametri della funzione ATD; Funzione di linearizzazione; Indicatore LED; Unità di temperatura °C/°F; Spegnimento automatico; Canale di misura bicolore / monocromatico; Livello soglia del monitor del segnale
• Funzioni: ATD (Automatic Temperature Detection) per la rilevazione automatica della temperatura in processi discontinu
• Software: CellaView
