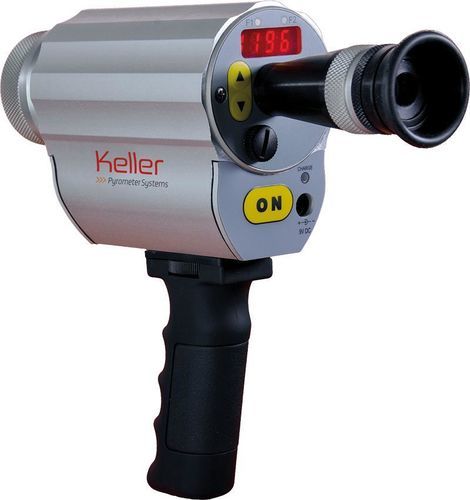

Pirometro bicolore CellaCast PT 180

a LED°C°F

Panoramica del prodotto
Il pirometro portatile CellaCast PT 180 è progettato per la misura senza contatto della temperatura dei metalli liquidi e per il monitoraggio continuo della temperatura della colata nelle canalizzazioni di altiforni, forni a cupola e macchine di colata automatica. L'ottica ad alta risoluzione genera un piccolo campo di misura che consente misurazioni affidabili fino a 30 m di distanza.

Caratteristiche principali

• Misura della temperatura senza contatto e senza usura del getto di colata da distanza di sicurezza
• Intervallo di misura 750 - 2400 °C
• Filtraggio della radiazione infrarossa corretta del metallo fuso privo di scorie e ossidi (funzione CSD)
• Funzione ATD per acquisizione automatica dei valori in processi discontinuo
• Misura bicolore per misurazioni prive di interferenze in presenza di polveri e vapori
• Messa a punto senza parallasse attraverso il mirino con compensazione diottrica
• Indicatore tipo semaforo nel mirino per segnalare la distanza di misura ottimale

Versioni / Proprietà

• Versioni: CellaCast PT 180 AF 4; CellaCast PT 180 AF 6
• Intervallo di misura: 750 - 2400 °C
• Focale (AF 4): 0,4 m - ∞
• Focale (AF 6): 1,2 m - ∞
• Opzione di mira: Mira attraverso l'obiettivo
• Principio di misura: Bicolore
• Forma del campo di misura: Circolare
• Rapporto distanza/diametro AF 4: 150 : 1
• Rapporto distanza/diametro AF 6: 240 : 1
• Obiettivo AF 4: PZ 20.01
• Obiettivo AF 6: PZ 20.06

Tabella del campo di misura

• 0.00 mm | 18.00 mm
• 16.00 mm | 17.39 mm
• 32.00 mm | 16.77 mm
• 48.00 mm | 16.16 mm
• 64.00 mm | 15.55 mm
• 80.00 mm | 14.93 mm
• 96.00 mm | 14.32 mm
• 112.00 mm | 13.71 mm
• 128.00 mm | 13.09 mm
• 144.00 mm | 12.48 mm
• 160.00 mm | 11.87 mm
• 176.00 mm | 11.25 mm
• 192.00 mm | 10.64 mm
• 208.00 mm | 10.03 mm
• 224.00 mm | 9.41 mm
• 240.00 mm | 8.80 mm
• 256.00 mm | 8.19 mm
• 272.00 mm | 7.57 mm
• 288.00 mm | 6.96 mm
• 304.00 mm | 6.35 mm
• 320.00 mm | 5.73 mm
• 336.00 mm | 5.12 mm
• 352.00 mm | 4.51 mm
• 368.00 mm | 3.89 mm
• 384.00 mm | 3.28 mm
• 400.00 mm | 2.67 mm

Specifiche tecniche

• Intervallo di misura: 750 - 2400 °C
• Sensore: Doppio fotodiodo
• Gamma spettrale: 0,95 / 1,05 µm
• Tempo di risposta t98: ≤ 10 ms (T > 950 °C)
• Incertezza di misura: 1 % della lettura [°C]
• Ripetibilità: 2 K
• Coefficiente di temperatura: 0,05 %/K
• Risoluzione interfaccia: 0,1 K
• Risoluzione display: 1 K
• Varianti ottiche / Obiettivi: Obiettivo standard PZ 20.01 (0,4 m - ∞); Obiettivo tele PZ 20.06 (1,2 m - ∞)
• Interfaccia: USB
• Alimentazione: Batteria ricaricabile; Autonomia circa 15 h (operazione continua a Ta = 23 °C)
• Display: LED rosso 4 cifre, altezza cifre 8 mm
• Indicatori di stato: 2 × LED esterni, 3 × LED interni
• Elementi di controllo: 3 pulsanti
• Temperatura di funzionamento: 0 - 50 °C
• Temperatura di immagazzinamento: -20 - +60 °C
• Umidità ammissibile: 95 % U.R. max. (senza condensazione)
• Dimensioni: Ø 65 mm × 197 mm (più lunghezza obiettivo)
• Custodia: Alluminio
• Classe di protezione: IP 40 (DIN 40050)
• Peso: circa 1,1 kg
• Parametri regolabili: Emissività; Tabelle di emissività; Trasmittanza; Compensazione della radiazione riflessa ambientale; Filtro di smussamento; Modalità di funzionamento e tempo di permanenza memoria; Parametri ATD; Linearizzazione; Indicatore LED di stato; Unità °C/°F; Spegnimento automatico; Canale di misurazione bicolore / monocromatico; Soglia di monitoraggio del segnale
• Funzioni: ATD (Automatic Temperature Detection) per rilevamento automatico in processi discontinui
• Contenuto della fornitura: Pirometro CellaPort PT; valigetta protettiva e di trasporto; Caricabatterie; Cavo USB VK 11/D (1,8 m); Software CellaView; Manuale breve
