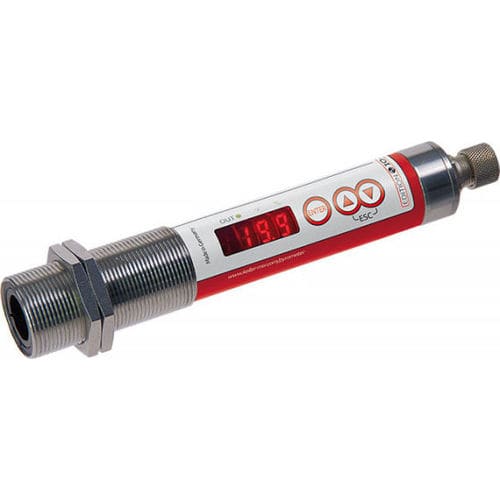

Pirometro con display LED CellaTemp® PK 21

°C°FIO-Link

Panoramica prodotto:
Il CellaTemp® PK 21 BF 1 è un pirometro non a contatto per la misura rapida della temperatura da distanza di sicurezza, nella gamma 250–1600 °C. Integra un indicatore di vitalità (SMART) che registra continuamente i dati di esercizio e segnala i momenti consigliati per controlli di servizio e taratura in base alle condizioni operative.

Caratteristiche speciali:

• Campo di misura 250–1600 °C
• Uscita di commutazione configurabile universalmente
• Alta risoluzione ottica grazie a lenti di precisione
• Interfaccia IO-Link (V1.1.3)
• Tutti i parametri regolabili tramite pulsanti sul sensore o tramite interfaccia del sistema
• 2 × uscite di commutazione PNP open collector
• Montaggio semplice tramite filettatura centrale M30
• Display LED grande e ad alto contrasto (4 cifre)

Versione / Proprietà:
Modello: CellaTemp® PK 21 BF 1
Intervallo di misura: 250 - 1600 °C
Dimensione bersaglio: Ø 10 mm a 1,5 m
Distanza di fuoco: 1,5 m
Forma del campo di misura: rotonda
Principio di misura: pirometro monocromatico

Dati tecnici — Parametri di misura:

• Sensore: fotodiodo
• Gamma spettrale: 1,0 - 1,7 µm
• Tempo di risposta t90: ≤ 2 ms (T > 600 °C)
• Incertezza di misura: 0,3 % della lettura + 2,5 K
• Ripetibilità: 1 K
• Coefficiente di temperatura: 0,07 %/K
• Risoluzione uscita corrente: 0,1 K + 0,005 % dell'escursione selezionata
• Risoluzione interfaccia: 0,1 K
• Risoluzione display: 1 K

Dati tecnici — Parametri elettrici:

• Uscita analogica: 0(4)–20 mA, lineare, commutabile, scalabile
• Resistenza: ≤ 500 Ω
• Uscite di commutazione: 2 × PNP open collector, 24 V DC, 150 mA max ciascuna
• Ingresso di test: 10–34 V DC (secondo IEC 61131-2)
• Interfaccia: IO-Link V1.1.3
• Alimentazione: 18–32 V DC
• Assorbimento di corrente: ≤ 50 mA a 24 V DC

Dati tecnici — Caratteristiche:

• Display: LED 4 cifre rosso, altezza cifre 8 mm
• Indicazione stato: 3 × LED
• Elementi di controllo: 3 pulsanti

Dati tecnici — Parametri generali:

• Connessione: M12 5 pin (codifica A)
• Temperatura ambiente: 0 - 65 °C
• Temperatura di stoccaggio: -20 - +80 °C
• Umidità ammissibile: ≤ 95 % r.H. (senza condensa)
• Dimensioni: Ø 30 × 210 mm (senza connettore)
• Involucro: Acciaio inossidabile V2A (1.4305)
• Classe di protezione: IP65 (DIN 40050)
• Peso: ca. 0,4 kg

Parametri regolabili:

• Uscita analogica 0/4–20 mA e relativa scala
• Regolazione rapida emissività
• Compensazione trasmissione vetro protettivo
• Costante di tempo di smorzamento
• Tempo di mantenimento memoria valore massimo
• Modalità operativa, sorgente e punti di commutazione, ritardi on/off
• Correzione temperatura tramite punti di interpolazione (X/Y)
• Indicatore di vitalità e parametri di servizio
• Reset a valori di fabbrica, blocco tasti
• Opzioni display: temperatura o "run"; unità °C/°F; simulazione temperatura

Funzioni:

• Segnale di sovratemperatura se temperatura interna > 75 °C
• Funzione servizio: simulazione del valore misurato
• Diagnostica: indica inversione polarità, sovraccarico o alimentazione errata
• Protezione inversione polarità per alimentazione, uscita analogica e uscite di commutazione

Contenuto della fornitura:

• Pirometro a infrarossi CellaTemp® PK
• Manuale breve
• 2 dadi di fissaggio

Software:
SW 50

Esempi di campo di misura:

• Distanza 1,5 m → bersaglio Ø 10,00 mm
• Distanza 0,00 m → diametro bersaglio Ø 11,50 mm
• Distanza 1.500,00 mm → diametro bersaglio Ø 10,00 mm

Specifiche tecniche (sintesi):

• Modello: CellaTemp® PK 21 BF 1
• Intervallo di misura: 250–1600 °C
• Gamma spettrale: 1,0–1,7 µm
• Tempo di risposta t90: ≤ 2 ms (T > 600 °C)
• Accuratezza: 0,3 % della lettura + 2,5 K
• Uscite: 0(4)–20 mA; 2 × PNP open collector
• Interfaccia: IO-Link V1.1.3
• Alimentazione: 18–32 V DC
• Classe di protezione: IP65
• Involucro: Acciaio inossidabile V2A
• Dimensioni: Ø 30 × 210 mm (senza connettore)
• Peso: ca. 0,4 kg
