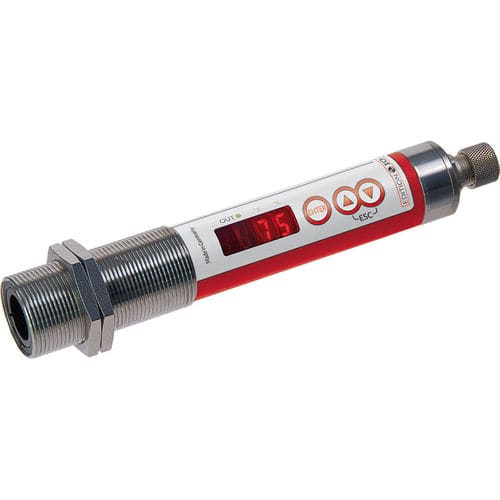

Pirometro con display LED CellaTemp® PK 52

°C°FIO-Link

Descrizione del prodotto
Il CellaTemp® PK 52 è un pirometro a infrarossi progettato per la misurazione della temperatura in forni riscaldati a fiamma. La sua gamma spettrale selettiva attorno a 3,9 µm rende le misure insensibili al vapore acqueo e alla CO2 nel campo visivo, consentendo letture precise attraverso le fiamme e i gas di combustione anche a distanza.

Caratteristiche speciali

• Campo di misura 500 - 2 000 °C
• Uscite di commutazione configurabili universalmente
• Alta risoluzione ottica grazie a lenti di precisione
• Interfaccia IO-Link per integrazione e parametrizzazione
• Tutti i parametri impostabili tramite pulsanti sul sensore o interfaccia dell'impianto
• 2 × uscite di commutazione PNP open-collector
• Montaggio semplice tramite filettatura centrale M30
• Display LED a 4 cifre, grande e ad alto contrasto

Parametri di misura (estratto)
Campo di misura: 500 - 2000 °C
Sensore: termopila
Gamma spettrale: 3,8 - 4,0 µm (ottimizzata per misure in fiamma)
Tempo di risposta t90: ≤ 60 ms
Incertezza di misura: 1 % della lettura [°C]
Ripetibilità: 4 K
Coefficiente di temperatura: 0,04 %/K
Risoluzione uscita corrente: 0,1 K + 0,005 % del campo di misura selezionato
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Parametri elettrici (estratto)
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza di carico: ≤ 500 Ω
Uscita di commutazione: 2 × PNP open-collector, 24 V DC, 150 mA max ciascuna
Ingresso test: 10 - 34 V DC (secondo IEC 61131-2)
Interfaccia: IO-Link V1.1.3
Alimentazione: 18 - 32 V DC
Consumo: ≤ 50 mA a 24 V DC

Caratteristiche
Display: LED rosso a 4 cifre, altezza cifre 8 mm
Indicatori di stato: 3 × LED
Elementi di controllo: 3 pulsanti

Parametri generali
Connessione: connettore M12 a 5 poli (A-coding)
Temperatura ambiente: 0 - 65 °C (esercizio)
Temperatura di stoccaggio: -20 a +80 °C
Umidità ammessa: fino al 95 % r.H. senza condensa
Dimensioni: Ø 30 × 210 mm (senza connettore)
Custodia: acciaio inossidabile V2A (1.4305)
Classe di protezione: IP65 (DIN 40050)
Peso: ca. 0,4 kg

Parametri regolabili (esempi)
Scaling e smorzamento uscita analogica, regolazione rapida emissività, trasmissione per vetro di protezione, tempo di mantenimento per memoria picco, configurazione contatti di commutazione (sorgente, punto di intervento, ritardi), correzione temperatura tramite punti di interpolazione, indicatore di vitalità, parametri di servizio, reset di fabbrica, blocco tasti, opzioni display (temperatura / funzionamento), unità °C/°F, simulazione temperatura

Funzioni (estratto)
Segnalazione sovratemperatura (temperatura interna > 75 °C)
Funzione servizio: simulazione di un valore misurato
Funzione diagnostica: segnala inversione di polarità, sovraccarico e tensione di alimentazione errata
Protezione contro inversione di polarità per alimentazione, uscita analogica e uscite di commutazione

Contenuto della fornitura
Pirometro a infrarossi CellaTemp® PK 52
Manuale sintetico
2 dadi di fissaggio

Software
SW 50

Specifiche tecniche

• Modello: CellaTemp® PK 52
• Campo di misura: 500 - 2 000 °C
• Gamma spettrale: 3,8 - 4,0 µm (ottimizzata per misure in fiamma)
• Opzioni di uscita: 0/4 - 20 mA analogico, 2 × uscite PNP open-collector
• Interfaccia: IO-Link V1.1.3
• Tempo di risposta: ≤ 60 ms
• Precisione: 1 % della lettura
• Classe di protezione: IP65
• Custodia: acciaio inossidabile (Ø 30 × 210 mm)
• Temperatura di esercizio: 0 - 65 °C
