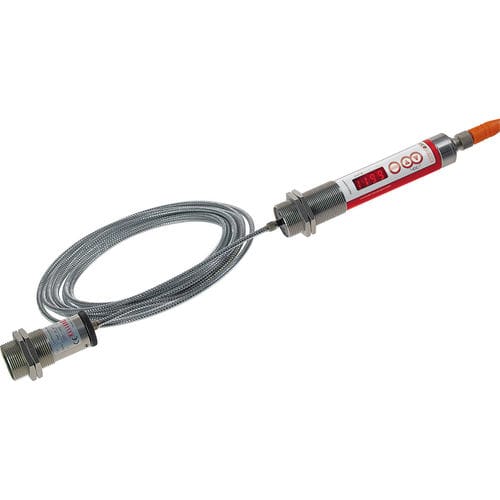

Pirometro con display LED CellaTemp® PKF 66

°C°FIO-Link

Descrizione del prodotto
Il CellaTemp® PKF 66 separa l'elettronica dalla testa di misura e trasmette la radiazione infrarossa all'elettronica tramite un cavo in fibra ottica. La testa di misura, costituita solo da metallo e vetro, può funzionare senza raffreddamento a temperature ambiente fino a 250 °C, rendendola adatta a spazi di montaggio ristretti e ad ambienti con campi elettromagnetici elevati. Sono disponibili lunghezze di fibra fino a 50 m. La serie PK integra un indicatore di vitalità (SMART) per l'automonitoraggio continuo, l'analisi e il reporting, facilitando la manutenzione predittiva e segnalando gli intervalli ottimali per assistenza e taratura.

Caratteristiche speciali

• Campo di misura da 700 a 1.800 °C
• Versione fibra ottica: lunghezza della fibra fino a 50 m
• Uscita di commutazione configurabile universalmente
• Elevata risoluzione ottica grazie a lenti di precisione
• Interfaccia IO-Link
• Tutti i parametri regolabili tramite pulsanti sul sensore o tramite interfaccia di sistema
• 2 × uscite di commutazione PNP open collector
• Montaggio semplice tramite filettatura centrale M30
• Grande display LED a 4 cifre, luminoso

Campo di misura (estratto)

• 0.00 mm — 23.40 mm
• 8.00 mm — 22.51 mm
• 16.00 mm — 21.61 mm
• 24.00 mm — 20.72 mm
• 32.00 mm — 19.82 mm
• 40.00 mm — 18.93 mm
• 48.00 mm — 18.04 mm
• 56.00 mm — 17.14 mm
• 64.00 mm — 16.25 mm
• 72.00 mm — 15.35 mm
• 80.00 mm — 14.46 mm
• 88.00 mm — 13.57 mm
• 96.00 mm — 12.67 mm
• 104.00 mm — 11.78 mm
• 112.00 mm — 10.89 mm
• 120.00 mm — 9.99 mm
• 128.00 mm — 9.10 mm
• 136.00 mm — 8.20 mm
• 144.00 mm — 7.31 mm
• 152.00 mm — 6.42 mm
• 160.00 mm — 5.52 mm
• 168.00 mm — 4.63 mm
• 176.00 mm — 3.73 mm
• 184.00 mm — 2.84 mm
• 192.00 mm — 1.95 mm

Campo di misura (esempio)

• 200.00 mm — 1.05 mm

Teste di misura / varianti ottiche

• AF 1: PA 41.01 (M30): Messa a fuoco 0.2 m - ∞
• AF 2: PKS 21.01 (M30): Messa a fuoco 1.08 m
• AF 3: PA 41.05 (M16): Messa a fuoco 0.12 m - ∞
• AF 4: PZ 41.18 (M16): Messa a fuoco 0.033 - 0.045 m
• AF 5: PA 41.03 (M30): Messa a fuoco 1.8 m (sigillato)

Contenuto della fornitura (standard)
Termometro a infrarossi CellaTemp PKF, testa di misura, manuale breve, 2 dadi di fissaggio. Il cavo in fibra ottica è ordinabile separatamente.

Specifiche tecniche

• Campo di misura: 700 - 1800 °C
• Principio di misura: Due colori
• Sensore: Doppio fotodiodo
• Intervallo spettrale: 0.95 / 1.05 µm
• Tempo di risposta t90: ≤ 10 ms (T > 800 °C)
• Incertezza di misura: 1 % del valore misurato + 3.0 K
• Ripetibilità: 2 K
• Coefficiente di temperatura: 0.05 %/K
• Risoluzione uscita corrente: 0.1 K + 0.005 % della corsa selezionata
• Risoluzione interfaccia: 0.1 K
• Risoluzione display: 1 K
• Uscita analogica: 0(4) - 20 mA, lineare, commutabile, scalabile
• Resistenza carico uscita analogica: ≤ 500 Ω
• Uscite di commutazione: 2 × PNP open collector 24 V DC, 2 × 150 mA max.
• Ingresso test: 10 - 34 V DC (secondo IEC 61131-2)
• Interfaccia: IO-Link V1.1.3
• Alimentazione: 18 - 32 V DC
• Assorbimento: ≤ 50 mA a 24 V DC
• Display: LED rosso a 4 cifre, altezza cifre 8 mm
• Indicatori di stato: 3 × LED
• Elementi di controllo: 3 pulsanti
• Connessione: M12 5 poli (A-codifica)
• Temperatura ambiente (testa): 0 - 65 °C
• Temperatura di stoccaggio: -20 - +80 °C
• Umidità ammissibile: 95 % r.H. max. (senza condensazione)
• Dimensioni: Ø 30 × 210 mm (senza connettore)
• Custodia: Acciaio inossidabile V2A (1.4305)
• Protezione: IP 65 (DIN 40050)
• Peso: ca. 0.4 kg
• Parametri regolabili: scaling uscita analogica, correzione rapporto, trasmissione vetro di protezione, tempo di smorzamento, max hold, parametri contatti di commutazione, correzione temperatura tramite punti di interpolazione, indicatore di vitalità, parametri di servizio, reset a fabbrica, blocco tastiera, unità °C/°F, simulazione temperatura, ...
• Funzioni: segnale di sovratemperatura (temp. interna > 75 °C), simulazione servizio, DTD (Discontinuous Temperature Detection), funzioni diagnostiche (inversione polarità, sovraccarico, tensione di alimentazione errata), protezione contro inversione polarità
