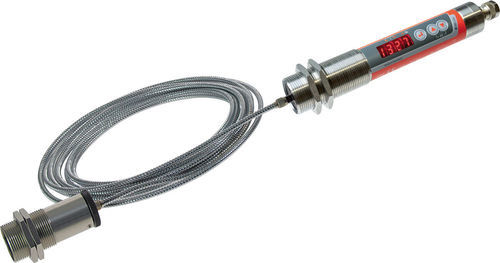

Termometro a infrarossi CellaTemp PKF 67

bicolorein fibra otticacon display LED

Descrizione del prodotto
Il CellaTemp® PKF 67 presenta elettronica separata e testa di misura. La radiazione infrarossa viene trasmessa all'elettronica tramite un cavo in fibra ottica, consentendo l'uso della testa di misura senza raffreddamento a temperature ambiente fino a 250 °C. Questa versione è adatta per installazioni in spazi ristretti e per ambienti con campi elettromagnetici elevati. La lunghezza del cavo in fibra ottica può raggiungere i 50 m. La nuova generazione della serie CellaTemp® PK è dotata dell'indicatore di vitalità SMART che monitora continuamente i dati operativi e segnala autonomamente il momento ottimale per controllo di servizio o taratura in base alle condizioni operative.

Caratteristiche principali

• Campo di misura 600 - 1.400 °C
• Versione con fibra ottica — lunghezza fino a 50 m
• Uscita di commutazione configurabile in modo universale
• Alta risoluzione ottica grazie a lenti di precisione
• Interfaccia IO-Link
• Tutti i parametri regolabili tramite pulsanti sul sensore o tramite interfaccia del sistema di controllo
• 2 × uscite di commutazione PNP open collector
• Montaggio molto semplice tramite filettatura centrale M30
• Display LED grande e ad alta visibilità

Video
Pyrometri CellaTemp PK migliorati & Smart (presentazione prodotto/serie).

Specifiche tecniche

• Campo di misura: 600 - 1400 °C
• Principio di misura: bicolore
• Sensore: doppio fotodiodo
• Gamma spettrale: 0,95 / 1,05 µm
• Tempo di risposta t90: ≤ 10 ms (T > 700 °C)
• Incertezza di misura: 1 % della lettura [°C] più 3,0 K
• Ripetibilità: 2 K
• Coefficiente di temperatura: 0,05 %/K
• Risoluzione uscita corrente: 0,1 K + 0,005 % del campo di misura selezionato
• Risoluzione interfaccia: 0,1 K
• Risoluzione display: 1 K
• Campo di misura / diametro campo (esempio versione BF5): 16 mm
• Distanza focale (esempio versione BF5): 1,8 m
• Forma del campo di misura: circolare
• Testa di misura: PA 41.03 (M30): messa a fuoco 1,8 m (sigillata)
• Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
• Resistenza (uscita analogica): ≤ 500 Ω
• Uscite di commutazione: 2 × PNP Open Collector 24 V DC, 2 × 150 mA max.
• Ingresso test: 10 - 34 V DC (secondo IEC 61131-2)
• Interfaccia: IO-Link V1.1.3
• Alimentazione: 18 - 32 V DC
• Assorbimento: ≤ 50 mA a 24 V DC
• Display: 4 × 7 segmenti LED rosso, altezza cifre 8 mm
• Indicatore stato: 3 × LED
• Comandi operatore: 3 pulsanti
• Connessione: connettore avvitabile M12 5 poli (codifica A)
• Temperatura ambiente (elettronica): 0 - 65 °C
• Temperatura di stoccaggio: -20 - +80 °C
• Umidità relativa ammessa: 95 % RH max. (senza condensa)
• Dimensioni: Ø 30 x 210 mm (senza spina)
• Materiale dell'involucro: acciaio inox V2A (1.4305)
• Grado di protezione: IP 65 (secondo DIN 40050)
• Peso: ca. 0,4 kg
• Parametri regolabili (selezione): scaling uscita analogica (0/4-20 mA), correzione di rapporto, livello di trasmissione del vetro di protezione, costante di tempo di smorzamento, tempo di mantenimento peak picker, modalità di funzionamento/sorgente/punto di commutazione e ritardi per contatti di commutazione, correzione temperatura tramite punti di interpolazione (X/Y), vitality indicator, parametri di servizio, reset ai valori di fabbrica, blocco tasti, unità di temperatura °C/°F, simulazione temperatura
• Funzioni (selezione): segnale di sovratemperatura (temp. interna > 75 °C), funzione di servizio (simulazione di un valore misurato), DTD (Discontinuous Temperature Detection) per processi discontinuo, funzioni diagnostiche (inversione polarità, sovraccarico, tensione di alimentazione scorretta), protezione contro inversione di polarità
• Contenuto della fornitura: termometro a infrarossi CellaTemp PKF, testa di misura, manuale d'uso (breve), 2 dadi di fissaggio. Il cavo in fibra ottica deve essere ordinato separatamente.
• Software: SW 50
