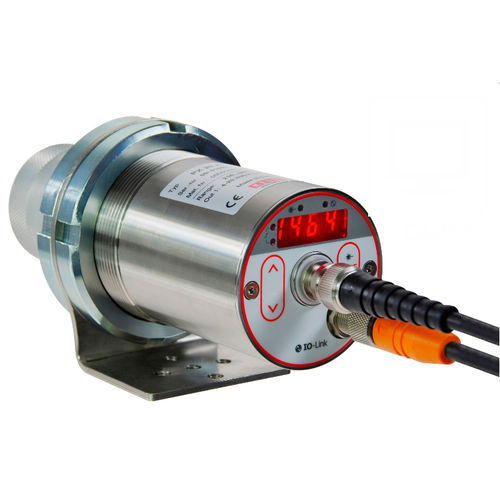

Pirometro monocromatico CellaCombustion PX 17

con display LED°C°F

Descrizione del prodotto
Il CellaCombustion PX 17 esegue la misura su una lunghezza d'onda specifica sensibile alla banda CO2, dove i gas carboniosi caldi presentano elevata densità ottica e buone proprietà radiative. È progettato per la misura della temperatura dei fumi in caldaie a gas, piccoli impianti di combustione e processi industriali analoghi.

Caratteristiche principali

• Campo di misura: 400 – 2.000 °C
• Interfaccia IO-Link per configurazione e scambio dati
• Ottiche a fuoco regolabile per adeguamento preciso della distanza di misura
• Lente di precisione antiriflesso a banda larga (standard PZ 15.03)
• Display LED a 4 cifre leggibile da distanza
• Uscita di corrente di test per funzioni diagnostiche
• 1 uscita analogica (0/4–20 mA) e 2 uscite di commutazione (Open Collector)
• Sorgente (emissività/trasmittanza) configurabile liberamente

Dati tecnici — Parametri di misura
Campo di misura: 400 - 2000 °C
Sensore: Termopila (monocromatico)
Gamma spettrale: banda CO2
Tempo di risposta t98: ≤ 100 ms
Incertezza di misura: 0,75 % della lettura + 1 K
Ripetibilità: 2 K
Coefficiente di temperatura: 0,04 %/K
Risoluzione uscita corrente: 0,2 K + 0,03 % del campo selezionato
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Varianti ottiche
Lente standard: PZ 15.03 — messa a fuoco 0,8 m - ∞, rapporto distanza 75 : 1

Parametri elettrici
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza di carico: ≤ 500 Ω
Uscite di commutazione: 2 × Open Collector 24 V DC, ≤ 150 mA
Interfaccia: IO-Link
Alimentazione: 24 V DC +10 % / -20 %
Consumo: ≤ 175 mA (24 V DC)

Telecamera
Uscita video (modelli con telecamera): Composite PAL, 1 Vpp, 75 Ω

Dotazione
Opzioni di puntamento: puntamento attraverso l'obiettivo / luce pilota laser / telecamera (a seconda del modello)
Display: LED rosso a 4 cifre, altezza cifre 8 mm
Indicatori di stato: 4 × LED
Comandi: 3 pulsanti

Parametri generali
Connessione: M12 filettata a 5 poli
Temperatura ambiente: 0 - 65 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità ammissibile: 95 % U.R. max. (non condensante)
Dimensioni: Ø 65 mm × 220 mm (max. 277 mm)
Scocca: acciaio inox V2A (1.4305)
Classe di protezione: IP 65 (DIN 40050)
Peso: ca. 0,9 kg

Parametri regolabili
Scala uscita analogica (0/4–20 mA); filtro di smoothing; modalità memoria e tempo di mantenimento; emissività; trasmittanza; limiti e modalità dei contatti di allarme; parametri funzione ATD; simulazione corrente/temperatura; unità di temperatura °C/°F. Modelli con telecamera: TBC, bilanciamento del bianco, numero punti di misura.

Funzioni
Segnale di sovratemperatura (temperatura interna > 75 °C); funzione service (simulazione valore misurato o segnale di corrente); ATD (Automatic Temperature Detection) per processi discontinui.

Contenuto della fornitura
Pirometro CellaTemp PX; Cavo di collegamento VK 02/L AF 1 (5 m); Cavo video VK 02/F (5 m) per modelli con telecamera; Manuale breve.

Campo di misura (esempi)
Distanza di misura / Diametro del campo di misura (esempi):
0.00 mm → 24.00 mm
32.00 mm → 23.47 mm
64.00 mm → 22.93 mm
96.00 mm → 22.40 mm
128.00 mm → 21.87 mm
160.00 mm → 21.33 mm
192.00 mm → 20.80 mm
224.00 mm → 20.27 mm
256.00 mm → 19.73 mm
288.00 mm → 19.20 mm
320.00 mm → 18.67 mm
352.00 mm → 18.13 mm
384.00 mm → 17.60 mm
416.00 mm → 17.07 mm
448.00 mm → 16.53 mm
480.00 mm → 16.00 mm
512.00 mm → 15.47 mm
544.00 mm → 14.93 mm
576.00 mm → 14.40 mm
608.00 mm → 13.87 mm
640.00 mm → 13.33 mm
672.00 mm → 12.80 mm
704.00 mm → 12.27 mm
736.00 mm → 11.73 mm
768.00 mm → 11.20 mm
800.00 mm → 10.67 mm

Caratteristiche / specifiche tecniche

• Modello: CellaCombustion PX 17
• Campo di misura: 400 – 2.000 °C
• Ottica (standard): PZ 15.03, fuoco 0,8 m – ∞, rapporto distanza 75 : 1
• Sensore / principio: Termopila / monocromatico
• Interfaccia: IO-Link (configurabile)
• Uscita analogica: 0(4) – 20 mA; 2 uscite di commutazione (Open Collector 24 V DC)
• Tempo di risposta: ≤ 100 ms
• Incertezza: 0,75 % della lettura + 1 K; ripetibilità 2 K
• Display: LED 4 cifre rosso; indicatori 4 × LED; 3 pulsanti
• Alimentazione: 24 V DC (+10 % / -20 %)
• Classe di protezione: IP 65; Scocca: acciaio inox V2A
• Dimensioni: Ø 65 mm × 220 mm (max. 277 mm); Peso: ca. 0,9 kg
