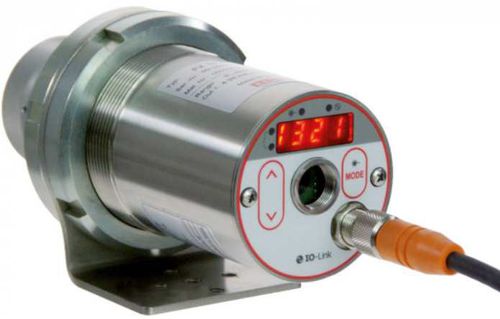

Pirometro ad infrarossi vicini CellaCombustion PX 47

con display LED°CIO-Link

Descrizione del prodotto:
Il CellaCombustion PX 47 è un pirometro bicolore per la misurazione senza contatto della temperatura di fiamme contenenti fuliggine in centrali a carbone e forni di incenerimento. Grazie alla misura su due lunghezze d'onda nel vicino infrarosso (0,8 / 1,05 µm) e a un algoritmo di correzione dedicato, il dispositivo compensa le proprietà spettrali delle particelle di fuliggine e la densità ottica della fiamma per fornire dati di temperatura utilizzabili per il controllo della combustione e la riduzione delle emissioni.

Applicazioni:

• Controllo della combustione in centrali e impianti di incenerimento
• Monitoraggio del burnout e prevenzione della scoria
• Monitoraggio di processi in forni ad alta temperatura

Caratteristiche principali:

• Campo di misura 700–1700 °C
• Interfaccia IO-Link per parametrizzazione e diagnostica
• Ottiche regolabili per il corretto allineamento della distanza di misura
• Obiettivo di precisione antiriflesso a banda larga
• Display LED a 4 cifre leggibile a distanza
• Uscita di test corrente per diagnostica
• 1 uscita analogica (0/4–20 mA) e 2 uscite di commutazione
• Sorgente liberamente configurabile

Proprietà / Opzioni (esempi):
Campo di misura: 700 - 1700 °C
Distanza di fuoco: 0,4 m - ∞
Opzioni di puntamento: puntamento attraverso l'obiettivo, videocamera, puntatore laser
Esempio versione: PX 47 AF 1
Rapporto distanza (es. AF 1): 80 : 1
Obiettivo (es. AF 1): PZ 20.01
Principio di misura: bicolore


Campo di misura (esempi a distanze di messa a fuoco selezionate):
Distanza di misura — Diametro campo misurato
0.00 mm — 18.50 mm
16.00 mm — 17.96 mm
32.00 mm — 17.42 mm
48.00 mm — 16.88 mm
64.00 mm — 16.34 mm
80.00 mm — 15.80 mm
96.00 mm — 15.26 mm
112.00 mm — 14.72 mm
128.00 mm — 14.18 mm
144.00 mm — 13.64 mm
160.00 mm — 13.10 mm
176.00 mm — 12.56 mm
192.00 mm — 12.02 mm
208.00 mm — 11.48 mm
224.00 mm — 10.94 mm
240.00 mm — 10.40 mm
256.00 mm — 9.86 mm
272.00 mm — 9.32 mm
288.00 mm — 8.78 mm
304.00 mm — 8.24 mm
320.00 mm — 7.70 mm
336.00 mm — 7.16 mm
352.00 mm — 6.62 mm
368.00 mm — 6.08 mm
384.00 mm — 5.54 mm


Specifiche tecniche (estratto):

• Campo di misura: 700 - 1700 °C
• Sensore: doppio fotodiodo
• Gamma spettrale: 0,8 / 1,05 µm
• Tempo di risposta t98: ≤ 20 ms (T > 650 °C), ≤ 10 ms (T > 750 °C)
• Incertezza di misura: 1 % della lettura [°C]
• Ripetibilità: 2 K
• Uscita analogica: 0(4)–20 mA lineare, commutabile, scalabile
• Uscite di commutazione: 2 × Open Collector 24 V DC, ≤ 150 mA
• Interfaccia: IO-Link
• Alimentazione: 24 V DC (+10 % / -20 %)
• Connessione: M12 5 poli
• Scocca: acciaio inox V2A (1.4305)
• Classe di protezione: IP65
• Dimensioni: Ø 65 mm × 220 mm (max. 277 mm)
• Peso: ca. 0,9 kg
• Parametri regolabili: emissività, trasmittanza, scaling analogico, filtro di smoothing, ATD, soglie allarme, selezione canale di misura, monitor contaminazione, fattore fuliggine

Confezione e software:
Esempio contenuto: pirometro CellaTemp PX, cavo di collegamento VK 02/L AF 1 (5 m), cavo video VK 02/F (5 m) per modelli con telecamera, manuale breve
Software: SW 50 (configurazione IO-Link)
