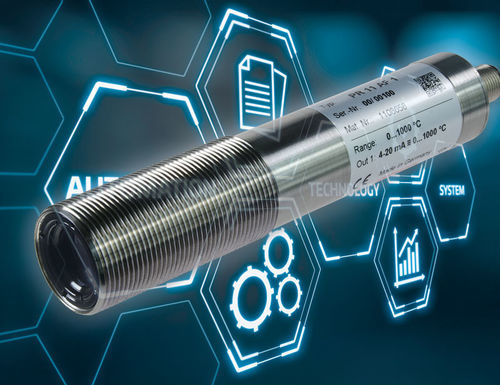

Pirometro senza monitor CellaTemp® PR 18

°CKIO-Link

Descrizione del prodotto
Il CellaTemp® PR 18 è dotato di una lente particolarmente resistente che consente l'utilizzo anche in ambienti estremi, come impianti di miscelazione di asfalto e calcestruzzo, proteggendo la lente da vapori aggressivi e polveri. Pirometro compatto senza display, con uscite analogiche e IO-Link per un'integrazione semplice in PLC e sistemi indipendenti dal fieldbus.

Caratteristiche principali:

• Termometro a infrarossi compatto
• Interfaccia IO-Link standardizzata, indipendente da PLC e fieldbus
• Uscita analogica 0/4 - 20 mA
• Ampie gamme di misura con elevata risoluzione della temperatura
• Alta risoluzione ottica e precisione di misura grazie a lenti di precisione antiriflesso a banda larga
• Uscita di commutazione configurabile universalmente
• Montaggio semplice tramite filettatura centrale M30

Parametri di misura
Gamma di misura: 0 - 500 °C
Sensore: Termopila
Gamma spettrale: 8 - 14 µm
Tempo di risposta t90: ≤ 60 ms
Incertezza di misura: 0,75 % della lettura della temperatura [°C] più 2,0 K
Ripetibilità: 1 K
Coefficiente di temperatura: 0,1 K/K (T < 250 °C); 0,04 %/K (T > 250 °C)
Risoluzione uscita corrente: 0,2 K + 0,03 % della gamma selezionata
Risoluzione interfaccia: 0,1 K

Parametri elettrici
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza: ≤ 500 Ω
Uscita di commutazione: Open Collector 24 V DC, ≤ 150 mA
Ingresso di test: 10 - 34 V DC (secondo IEC 61131-2)
Interfaccia: IO-Link
Alimentazione: 24 V DC +10 % / -20 %
Assorbimento: ≤ 50 mA a 24 V DC

Parametri generali
Connessione: Connettore M12 a vite 4 poli (codifica A)
Temperatura ambiente: 0 - 65 °C
Temperatura di immagazzinamento: -20 - +80 °C
Umidità ammissibile: 95 % r.H. max. (senza condensa)
Dimensioni: Ø 30 x 185 mm (senza spina)
Scocca: Acciaio inossidabile V2A (1.4305)
Classe di protezione: IP 65 secondo DIN 40050
Peso: ca. 0,4 kg

Parametri regolabili

• Uscita analogica 0/4 - 20 mA; scaling dell'uscita analogica
• Emissività
• Costante di tempo di smorzamento
• Tempo di mantenimento della memoria del valore massimo
• Modalità di funzionamento e punti di commutazione del contatto di commutazione
• Ripristino ai valori di fabbrica
• Unità di temperatura °C/°F
• Simulazione della temperatura

Funzioni
Segnale di sovratemperatura; Segnalazione di errore/evento tramite interfaccia digitale; Funzione di servizio: simulazione di un valore misurato; Protezione contro inversione di polarità per alimentazione, uscita analogica e uscita di commutazione

Contenuto della fornitura
Pirometro CellaTemp PR; Manuale breve; 2 dadi di fissaggio

Versione / Proprietà tipiche
Versione: CellaTemp PR 18 AF 1
Gamma di misura (AF 1): 0 - 500 °C
Dimensione dell'obiettivo: 11 mm
Distanza focale (AF 1): 0,3 m
Forma del campo di misura: rotonda
Principio di misura: monocolore

Tabella campo di misura (Distanza di misura | Diametro del campo di misura)
0.00 mm | 16.50 mm
12.00 mm | 16.28 mm
24.00 mm | 16.06 mm
36.00 mm | 15.84 mm
48.00 mm | 15.62 mm
60.00 mm | 15.40 mm
72.00 mm | 15.18 mm
84.00 mm | 14.96 mm
96.00 mm | 14.74 mm
108.00 mm | 14.52 mm
120.00 mm | 14.30 mm
132.00 mm | 14.08 mm
144.00 mm | 13.86 mm
156.00 mm | 13.64 mm
168.00 mm | 13.42 mm
180.00 mm | 13.20 mm
192.00 mm | 12.98 mm
204.00 mm | 12.76 mm
216.00 mm | 12.54 mm
228.00 mm | 12.32 mm
240.00 mm | 12.10 mm
252.00 mm | 11.88 mm
264.00 mm | 11.66 mm
276.00 mm | 11.44 mm
288.00 mm | 11.22 mm
300.00 mm | 11.00 mm

Caratteristiche / specifiche tecniche

• Modello: CellaTemp PR 18 (serie PR)
• Marca: Keller
• Gamma di misura: 0 - 500 °C
• Gamma spettrale: 8 - 14 µm
• Dimensione ottica dell'obiettivo (a 300 mm): 11,00 mm
• Tempo di risposta: ≤ 60 ms
• Interfaccia: IO-Link + analogico 0/4 - 20 mA
• Uscita di commutazione: Open Collector 24 V DC, ≤ 150 mA
• Alimentazione: 24 V DC (+10 % / -20 %) / ≤ 50 mA
• Scocca: Acciaio inossidabile V2A (Ø 30 x 185 mm)
• Classe di protezione: IP65
• Peso: ca. 0,4 kg
• Contenuto della fornitura: pirometro, manuale breve, 2 dadi di fissaggio
