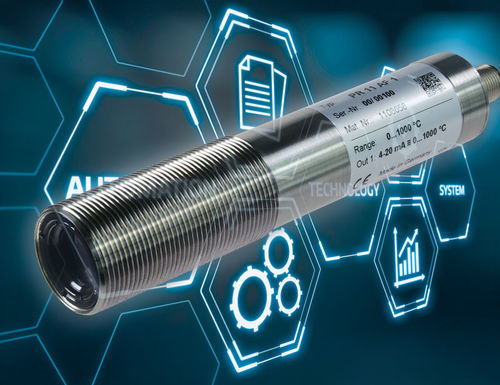

Pirometro senza monitor CellaTemp® PR 11

°CIO-Linkcon uscita analogica

Descrizione del prodotto:
Il CellaTemp® PR 11 è un termometro a infrarossi intelligente per misurazioni di temperatura rapide, senza contatto e senza usura da distanza in sicurezza nell'intervallo da 0 a 1000 °C.

Caratteristiche principali:

• Pirometro compatto con scocca in acciaio inox
• Interfaccia IO-Link standardizzata e indipendente dal fieldbus
• Uscita analogica 0/4 - 20 mA (lineare, commutabile, scalabile)
• Ampi intervalli di misura con alta risoluzione di temperatura
• Alta risoluzione ottica e precisione di misura grazie a lenti di precisione antiriflesso a banda larga
• Uscita di commutazione configurabile universalmente
• Montaggio semplice tramite filettatura centrale M30

Proprietà / Versione (selezionata):
CellaTemp® PR 11 AF 1 — Intervallo di misura: 0 - 1000 °C — Dimensione bersaglio: 11 mm — Distanza di messa a fuoco: 0,3 m — Forma del campo di misura: rotonda — Principio di misura: monocromatico

Parametri di misura (estratto):
Intervallo di misura: 0 - 1000 °C
Sensore: Termopila
Gamma spettrale: 8 - 14 µm
Tempo di risposta t90: ≤ 60 ms
Incertezza di misura: 0,75 % della lettura [°C] + 2,0 K
Ripetibilità: 1 K
Coefficiente di temperatura: 0,1 K/K (T < 250 °C); 0,04 %/K (T > 250 °C)
Risoluzione uscita corrente: 0,2 K + 0,03 % dell'intervallo selezionato
Risoluzione interfaccia: 0,1 K

Parametri elettrici (estratto):
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza: ≤ 500 Ω
Uscita di commutazione: Open Collector 24 V DC, ≤ 150 mA
Ingresso di test: 10 - 34 V DC (secondo IEC 61131-2)
Interfaccia: IO-Link
Alimentazione: 24 V DC +10 % / -20 %
Assorbimento: ≤ 50 mA a 24 V DC

Parametri generali (estratto):
Connessione: Connettore a vite M12, 4 poli (codifica A)
Temperatura ambiente: 0 - 65 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità consentita: max. 95 % UR (senza condensa)
Dimensioni: Ø 30 x 185 mm (senza connettore)
Scocca: Acciaio inox V2A (1.4305)
Classe di protezione: IP 65 (secondo DIN 40050)
Peso: ca. 0,4 kg

Parametri regolabili (panoramica):

• Uscita analogica 0/4 - 20 mA (scaling)
• Emissività
• Costante di tempo di smorzamento
• Tempo di mantenimento della memoria del valore massimo
• Modalità di funzionamento e punti di commutazione del contatto
• Ripristino ai valori di fabbrica
• Unità di temperatura °C/°F
• Simulazione della temperatura (funzione di servizio)

Funzioni (selezionate):

• Segnale di sovratemperatura e segnalazione errori/eventi tramite interfaccia digitale
• Simulazione del valore misurato per assistenza e test
• Protezione contro inversione di polarità per alimentazione, uscita analogica e uscita di commutazione

Contenuto della confezione:
Termometro a infrarossi CellaTemp® PR; manuale breve; 2 dadi di fissaggio

Tabella del campo di misura (righe selezionate per PR 11 AF 1):
Distanza di misura 0,00 mm — Diametro del campo di misura 16,50 mm
Distanza di misura 12,00 mm — Diametro del campo di misura 16,28 mm
Distanza di misura 24,00 mm — Diametro del campo di misura 16,06 mm
Distanza di misura 36,00 mm — Diametro del campo di misura 15,84 mm
Distanza di misura 48,00 mm — Diametro del campo di misura 15,62 mm
Distanza di misura 60,00 mm — Diametro del campo di misura 15,40 mm
Distanza di misura 300,00 mm — Diametro del campo di misura 11,00 mm

Specifiche tecniche:

• Modello: CellaTemp® PR 11 (versione AF 1 mostrata)
• Intervallo di misura: 0 - 1000 °C
• Dimensione bersaglio (selezionata): 11 mm (a 300 mm)
• Gamma spettrale: 8 - 14 µm
• Tipo di sensore: Termopila
• Tempo di risposta (t90): ≤ 60 ms
• Incertezza di misura: 0,75 % della lettura + 2,0 K
• Ripetibilità: 1 K
• Interfaccia: IO-Link
• Uscita analogica: 0/4 - 20 mA (lineare, commutabile, scalabile)
• Uscita di commutazione: Open Collector 24 V DC, ≤ 150 mA
• Alimentazione: 24 V DC +10 % / -20 %
• Connessione: Connettore a vite M12 4 poli (codifica A)
• Intervallo temperatura ambiente: 0 - 65 °C
• Temperatura di stoccaggio: -20 - +80 °C
• Classe di protezione: IP 65
• Scocca: Acciaio inox V2A (1.4305)
• Dimensioni: Ø 30 x 185 mm (senza connettore)
• Peso: ca. 0,4 kg
• Contenuto della confezione: Termometro a infrarossi, manuale breve, 2 dadi di fissaggio
