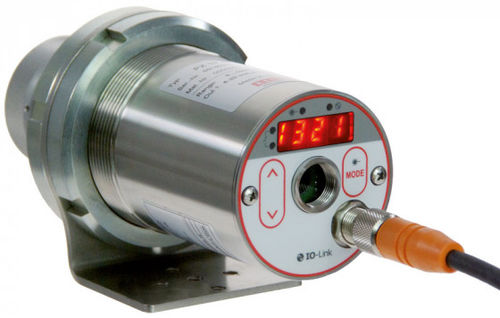

Pirometro a LED CellaCrystal PX 64

°C°FIO-Link

Panoramica del prodotto:
Il CellaCrystal PX 64 è un pirometro a infrarossi progettato per la misurazione della temperatura nei processi di deposizione CVD (chemical vapour deposition). La lunghezza d'onda specifica lo rende adatto anche alla deposizione in fase vapore assistita da plasma e ad altre applicazioni per film sottili critiche.

Caratteristiche principali:

• Campo di misura: 500 - 1.400 °C
• Sviluppato per misurazioni in processi CVD assistiti da plasma
• Principio di misura a due colori a luce continua
• Senza filtri rotanti
• Auto-riscaldamento minimo per elevata stabilità a lungo termine
• Lente regolabile per il preciso adattamento della distanza di misura (PZ 20.03)
• Interfacce standard: IO-Link e uscita analogica (0(4)–20 mA)
• Opzionale: telecamera integrata e puntatore laser

Specifiche tecniche:

• Campo di misura: 500 - 1400 °C
• Distanza di messa a fuoco: 0,2 - 0,4 m
• Opzioni di puntamento: puntamento attraverso l'obiettivo, puntatore laser, videocamera (opzione)
• Forma del campo di misura: rotonda
• Rapporto distanza/spot (D:S): 75 : 1
• Obiettivo: PZ 20.03 (obiettivo close-up)
• Principio di misura: due colori (doppio fotodiodo)
• Gamma spettrale: 1,50 / 1,90 μm
• Tempo di risposta t98: ≤ 30 ms
• Incertezza di misura: 0,75 % della lettura (°C), min. 4 K
• Ripetibilità: 2 K
• Coefficiente temperatura: 0,05 %/K
• Risoluzione uscita corrente: 0,2 K + 0,03 % della gamma selezionata
• Risoluzione interfaccia: 0,1 K; risoluzione display: 1 K
• Uscita analogica: 0(4) - 20 mA, lineare, commutabile, scalabile; resistenza ≤ 500 Ω
• Uscite di commutazione: 2 × open collector 24 V DC, ≤ 150 mA
• Interfaccia: IO-Link
• Alimentazione: 24 V DC ±10 %; assorbimento ≤ 175 mA (24 V DC)
• Telecamera (opzione): uscita video composita PAL, 1 Vpp, 75 Ω
• Display: LED rossi a 4 cifre, altezza cifra 8 mm; indicatori di stato: 4 × LED; comandi: 3 pulsanti
• Connessione: M12, 5 poli
• Temperatura ambiente: 0 - 65 °C; stoccaggio: -20 - +80 °C
• Umidità ammissibile: 95 % UR max. (senza condensa)
• Dimensioni: Ø 65 mm × 220 mm (max. 277 mm)
• Custodia: acciaio inox V2A (1.4305)
• Classe di protezione: IP 65 (DIN 40050)
• Peso: ca. 0,9 kg
• Parametri regolabili: taratura uscita analogica, filtro di smoothing, modalità memoria e tempo di mantenimento, emissività, trasmissività, limiti e modalità di allarme, parametri ATD, simulazione corrente/temperatura, unità °C/°F, selezione canale di misura (due colori, monocromatico 1/2), soglia monitoraggio contaminazione; modelli con telecamera: TBC, bilanciamento del bianco, selezione punto di misura
• Funzioni: segnalazione sovratemperatura (interna > 75 °C), funzione service (simulazione valore misurato/segnale corrente), ATD (rilevamento automatico della temperatura) per processi discontinui

Contenuto della fornitura:

• Pirometro CellaCrystal PX 64
• Cavo di collegamento VK 02/L AF 1 (5 m)
• Cavo video VK 02/F (5 m) per modelli con videocamera integrata
• Manuale sintetico

Applicazioni:

• Monitoraggio e controllo della temperatura in CVD e deposizioni assistite da plasma
• Processi di rivestimento a film sottili in produzione industriale
• Ricerca e sviluppo nelle tecnologie di rivestimento
