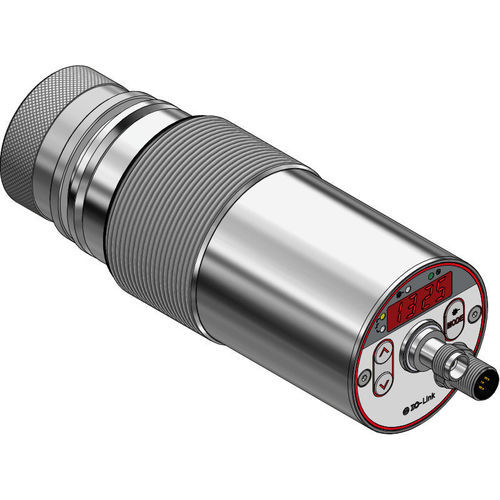

Sensore di temperatura a infrarossi CellaCrystal PX 45

in scatola metallicaIO-LinkRS-485

Panoramica
Il CellaCrystal PX 45 è un pirometro ottico two‑colour (metodo del quoziente) progettato per la misura della temperatura in forni ad alta temperatura per crescita di cristalli fino a 3200 °C. Offre un'ampia gamma di misura con risoluzione uniforme < 0,1 K sull'intera scala e precisione metrologica elevata grazie a un trattamento del segnale avanzato. L'allineamento del punto di misura è possibile tramite visione attraverso l'obiettivo, puntatore laser o videocamera integrata opzionale.

Caratteristiche principali

• Campo di misura: 900 – 3200 °C
• Particolarmente indicato per la produzione di cristalli a temperature di processo molto elevate
• Valutazione ibrida del segnale per elevata risoluzione metrologica
• Stabilità a lungo termine grazie al minimo auto‑riscaldamento
• Ottiche focalizzabili e intercambiabili
• Campo visivo stretto per misure attraverso piccole aperture del forno
• Interfacce standard: analogico 0(4)-20 mA e IO‑Link (USB/RS‑485 via adattatori/soft.)

Parametri di misura
Principio: two‑colour (metodo del quoziente)
Campo di misura: 900 - 3200 °C
Intervallo spettrale: 0.9 / 1.05 µm
Sensore: doppio fotodiodo
Tempo di risposta t98: ≤ 10 ms
Incertezza di misura: 900–1500 °C: 0.35% del valore + 2 K; 1500–2400 °C: 0.5% + 2 K; 2400–3200 °C: 1.0%
Ripetibilità: 2 K
Risoluzione: < 0.1 K (complessiva); interfaccia 0.1 K; display 1 K

Varianti ottiche / Obiettivi
Obiettivo standard PZ 20.01: messa a fuoco 0.4 m – ∞
Grandangolare PZ 20.05: 0.2 m – ∞
Tele PZ 20.06: 1.2 m – ∞
Tele PA 20.06: 0.6 m – ∞
Rapporti distanza/campo disponibili (esempi) nella tabella di campo di misura.

Interfacce & elettrico
Uscita analogica: 0(4)-20 mA lineare, commutabile, scalabile (R ≤ 500 Ω)
Uscite di commutazione: 2 × open collector 24 V DC, ≤ 150 mA
Interfaccia: IO‑Link (IODD disponibile); USB/RS‑485 via adattatori
Alimentazione: 24 V DC (+10 % / -20 %); assorbimento ≤ 175 mA

Videocamera (opzionale)
Uscita video (modelli con camera): Composite PAL, 1 Vpp, 75 Ω — supporta l'allineamento visivo e la documentazione del punto di misura.

Equipaggiamento / Operatore

• Opzioni di puntamento: through‑the‑lens, puntatore laser, videocamera
• Display: 4 × LED 7 segmenti (rosso), altezza cifre 8 mm
• Indicatori di stato: 4 × LED
• Comandi: 3 pulsanti

Parametri generali
Connessione: M12 connettore a vite 5‑pin
Temperatura ambiente: 0 – 65 °C; stoccaggio: -20 – +80 °C
Umidità ammessa: 95 % RH max. (non condensante)
Dimensioni: Ø 65 mm × 220 mm (lunghezza max 277 mm)
Materiale: acciaio inox V2A (1.4305); grado di protezione IP65
Peso: ≈ 0.9 kg

Parametri regolabili
Scala uscita analogica (0/4–20 mA), filtro di smorzamento, modalità memoria e tempo di mantenimento, emissività, trasmittanza, compensazione radiazione di fondo e temperatura ambiente, limiti e modalità contatti d'allarme, parametri ATD, simulazione corrente/temperatura, unità °C/°F, selezione canale di misura, soglia monitoraggio contaminazione. Per versioni con camera: funzione TBC, bilanciamento del bianco, numero punto di misura.

Funzioni
Segnale di sovratemperatura (interno > 75 °C), funzione service (simulazione valore misurato o segnale corrente), ATD per processi discontinui.

Dotazione (tipica)
Pirometro Pyrometer CellaTemp PX (CellaCrystal PX 45), cavo di collegamento VK 02/L AF 1 (5 m), cavo video VK 02/F (5 m) per modelli con camera (se applicabile), manuale rapido.

Campo di misura (esempi)
Distanza — Diametro campo (esempi): 0.00 mm — 7.50 mm; 96.00 mm — 6.16 mm; 160.00 mm — 5.26 mm; 256.00 mm — 3.92 mm; 320.00 mm — 3.02 mm; 400.00 mm — 1.90 mm.

Specifiche tecniche (sintesi)

• Modello: CellaCrystal PX 45
• Campo di misura: 900 – 3200 °C
• Spettri: 0.9 µm / 1.05 µm (two‑colour)
• Tempo di risposta t98: ≤ 10 ms
• Uscite: 0(4)-20 mA, IO‑Link, USB/RS‑485 (opz.)
• Alimentazione: 24 V DC (+10 % / -20 %)
• Protezione: IP65; scocca in acciaio inox
