Sistema di misurazione di temperatura CellaTemp PKF 36-K001

infrarossoa fibra otticaper cavo

Descrizione dell'articolo

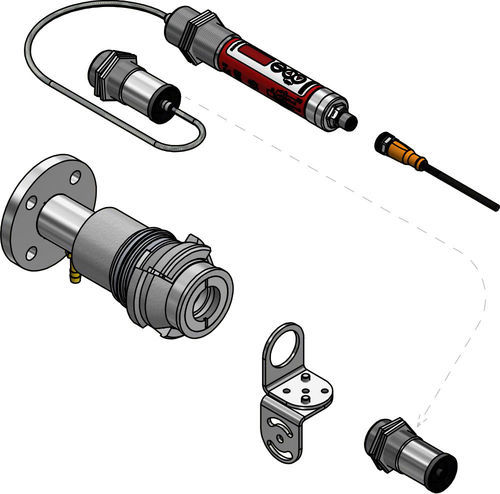

• Sistema di misura completo composto da: pirometro CellaTemp PKF 36 BF 1, supporto di montaggio PA 21-001, set staffe PS 11/U e cavo VK 02/L AF 1

Caratteristiche principali

• Pirometro a infrarossi con cavo in fibra ottica e testa di misura ottica
• Testa di misura utilizzabile senza raffreddamento con temperature ambiente fino a 250 °C
• Uscita analogica e interfaccia IO-Link per integrazione industriale
• Accessorio di montaggio con soffiaggio d'aria ottimizzato per ridurre contaminazioni e consumo d'aria
• Bloccaggio a baionetta per smontaggio rapido

Tabella riassuntiva (base)
Versione: CellaTemp PKF 36-K001
Intervallo di misura: 550 - 2500 °C
Distanza di fuoco: 0,2 m - ∞
Forma del campo di misura: rotonda
Rapporto distanza:dimensione (D:S): 190 : 1
Principio di misura: monocromatico
Opzione di puntamento: luce pilota laser


Dati tecnici — Parametri di misura
Intervallo di misura: 550 - 2500 °C
Sensore: fotodiodo
Gamma spettrale: 0,78 - 1,06 µm
Tempo di risposta t90: ≤ 2 ms (T > 900 °C)
Incertezza di misura: 0,3 % della lettura + 2,5 K
Ripetibilità: 2 K
Coefficiente di temperatura: 0,07 %/K
Risoluzione uscita corrente: 0,1 K + 0,005 % dell'intervallo selezionato
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K


Varianti ottiche

• Testa di misura AF 1: PA 41.01 (M30) focalizzazione 0,2 m - ∞
• Testa di misura AF 2: PKS 21.01 (M30) focalizzazione 1,08 m
• Testa di misura AF 3: PA 41.05 (M16) focalizzazione 0,12 m - ∞
• Testa di misura AF 4: PZ 41.18 (M16) focalizzazione 0,033 - 0,045 m

Parametri elettrici
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza di carico: ≤ 500 Ω
Uscite di commutazione: 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Ingresso di test: 10 - 34 V DC (secondo IEC 61131-2)
Interfaccia: IO-Link V1.1.3
Alimentazione: 18 - 32 V DC
Assorbimento: ≤ 50 mA a 24 V DC


Caratteristiche
Display: LED rosso a 4 cifre, altezza cifre 8 mm
Indicazione stato: 3 x LED
Elementi di controllo: 3 pulsanti


Parametri generali
Connessione: filettatura M12 5 pin (codifica A)
Temperatura ambiente: 0 - 65 °C
Temperatura di immagazzinamento: -20 - +80 °C
Umidità ammessa: 95 % r.H. max. (non condensante)
Dimensioni: Ø 30 x 210 mm (senza connettore)
Involucro: acciaio inox V2A (1.4305)
Classe di protezione: IP65 (DIN 40050)
Peso: ca. 0,4 kg


Parametri regolabili

• Uscita analogica 0/4 - 20 mA; scala dell'uscita
• Regolazione emissività; compensazione della trasmissione per vetro protettivo
• Costante di smorzamento; tempo di mantenimento del valore massimo; modalità operativa e sorgente
• Punto di commutazione, ritardi di inserimento/spegnimento dei contatti
• Correzione della temperatura tramite punti di interpolazione (coppie X/Y); parametri di servizio e simulazione
• Ripristino ai valori di fabbrica; blocco tastiera; opzioni di visualizzazione (temperatura o "run"); °C/°F

Funzioni
Segnale di sovratemperatura (temperatura interna > 75 °C)
Funzione test tramite pulsante o ingresso di test
Funzione servizio: simulazione di un valore misurato
Funzione diagnostica: indica inversione di polarità, sovraccarico e alimentazione errata
Protezione contro inversione di polarità (M12 5 pin codifica A)


Contenuto della fornitura

• Pirometro a infrarossi CellaTemp PKF
• Testa di misura
• Manuale breve
• 2 dadi di fissaggio
• *Il cavo in fibra ottica deve essere ordinato separatamente

Software
Software: SW 50


Campo di misura (esempi)
Valori selezionati del diametro del campo di misura:
Distanza 0,00 mm → Diametro campo 23,40 mm
Distanza 8,00 mm → Diametro campo 22,51 mm
Distanza 16,00 mm → Diametro campo 21,61 mm
Distanza 200,00 mm → Diametro campo 1,05 mm


Caratteristiche / specifiche tecniche

• Famiglia modello: PKF (CellaTemp)
• Modello: CellaTemp PKF 36-K001
• Intervallo di misura: 550 – 2500 °C
• Gamma spettrale: 0,78 – 1,06 µm
• Rapporto distanza:dimensione (D:S): 190 : 1
• Distanza di fuoco: da 0,2 m all'infinito (in base alla testa di misura)
• Tempo di risposta t90: ≤ 2 ms (T > 900 °C)
• Interfaccia: IO-Link V1.1.3 e analogica 0(4)-20 mA
• Alimentazione: 18 – 32 V DC, corrente ≤ 50 mA a 24 V DC
• Involucro: acciaio inox V2A (Ø 30 x 210 mm)
• Classe di protezione: IP65
• Peso: ca. 0,4 kg
