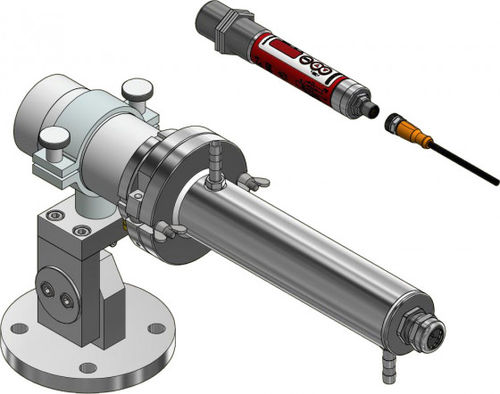

Sistema di misurazione di temperatura CellaTemp PK 11-K001

infrarossodi pezziper filettature

Componenti:

• Pirometro CellaTemp PK 11 BF 2
• Montaggio PK 01-027
• Cavo VK 02/L AF 1

Caratteristiche speciali:

• Termometro a infrarossi compatto con display LED luminoso e pannello di controllo
• Ottica di precisione antiriflesso a banda larga
• Uscita analogica e interfaccia IO-Link
• Accessorio di montaggio con soffiaggio d'aria a flusso ottimizzato per evitare contaminazioni con consumo d'aria minimo
• Dispositivo di fissaggio regolabile in modo flessibile

Dati principali (sintesi):
Versione: CellaTemp PK 11-K001
Campo di misura: 0 - 1000 °C
Dimensione dell'obiettivo: 11 mm
Distanza focale: 0,3 m
Forma del campo di misura: rotonda
Principio di misura: monocromatico

Parametri di misura:
Campo di misura: 0 - 1000 °C
Sensore: Termopila
Gamma spettrale: 8 - 14 µm
Tempo di risposta t90: ≤ 60 ms
Incertezza di misura: 0,75 % della lettura + 2,0 K
Ripetibilità: 1 K
Coefficiente di temperatura: 0,1 K/K (T < 250 °C); 0,04 %/K (T > 250 °C)
Risoluzione uscita corrente: 0,1 K + 0,005 % dell'intervallo di misura selezionato
Risoluzione interfaccia: 0,1 K
Risoluzione display: 0,1 K < 200 °C; 1 K ≥ 200 °C

Parametri elettrici:
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza: ≤ 500 Ω
Uscita di commutazione: 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Interfaccia: IO-Link V1.1.3
Alimentazione: 18 - 32 V DC
Assorbimento di corrente: ≤ 50 mA a 24 V DC

Caratteristiche:
Display: LED rosso a 4 cifre, altezza cifre 8 mm
Indicazione stato: 3 x LED
Elementi di controllo: 3 pulsanti

Parametri generali:
Connessione: filettatura M12 connettore 5 poli (codifica A)
Temperatura ambiente: 0 - 65 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità consentita: 95 % r.H. max. (non condensante)
Dimensioni: Ø 30 x 185 mm (senza spina)
Cassa: Acciaio inox V2A (1.4305)
Classe di protezione: IP 65 secondo DIN 40050
Peso: ca. 0,4 kg

Parametri regolabili:
Uscita analogica 0/4 - 20 mA; Scalinamento dell'uscita analogica; Emissività tramite regolazione rapida; Trasmissione del vetro di protezione; Costante di tempo di smorzamento; Tempo di mantenimento della memoria del valore massimo; Modalità di funzionamento, sorgente e punto di commutazione, ritardo di attivazione e disattivazione dei contatti di commutazione; Correzione della temperatura per influenze specifiche del processo tramite punti di interpolazione (coppie X/Y); Indicatore di vitalità; Parametri di servizio; Ripristino alle impostazioni di fabbrica; Blocco tasti; Visualizzazione della temperatura o "run"; Unità di temperatura °C/°F; Simulazione della temperatura

Funzioni:
Segnale di surriscaldamento: segnalazione a temperatura interna > 75 °C
Funzione di servizio: simulazione di un valore misurato
Funzione diagnostica: segnala inversione di polarità, sovraccarico e alimentazione errata
Protezione inversione polarità: per alimentazione, uscita analogica e uscite di commutazione

Contenuto della fornitura:
Termometro a infrarossi CellaTemp PK
Manuale (breve)
2 dadi di fissaggio

Software:
SW 50

Campo di misura (selezionato):
Distanza di misura / Diametro del campo di misura (esempi):
0.00 mm / 16.50 mm
36.00 mm / 17.16 mm
72.00 mm / 17.82 mm
108.00 mm / 18.48 mm
144.00 mm / 19.14 mm
180.00 mm / 19.80 mm
900.00 mm / 33.00 mm

Specifiche tecniche:

• Modello: PK 11-K001
• Campo di misura: 0 - 1000 °C
• Dimensione obiettivo (nominale): 11 mm
• Distanza focale: 0,3 m
• Gamma spettrale: 8 - 14 µm
• Tempo di risposta (t90): ≤ 60 ms
• Incertezza di misura: 0,75 % della lettura + 2,0 K
• Uscita analogica: 0(4)-20 mA (lineare, scalabile)
• Interfaccia: IO-Link V1.1.3
• Alimentazione: 18 - 32 V DC
• Classe di protezione: IP65
• Cassa: Acciaio inox V2A (1.4305)
• Dimensioni: Ø 30 x 185 mm
• Peso: ca. 0,4 kg
