Sistema di misurazione di carica CellaTemp PX 69-K001
di temperaturacon telecameraautomatico

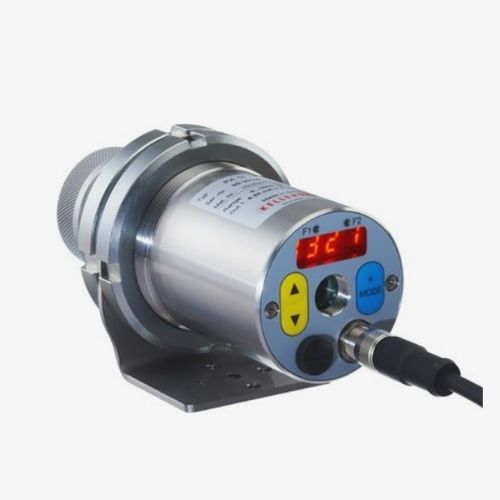

Sistema di misurazione di carica - CellaTemp PX 69-K001 - Keller Pyrometer Systems - di temperatura / con telecamera / automatico
Sistema di misurazione di carica - CellaTemp PX 69-K001 - Keller Pyrometer Systems - di temperatura / con telecamera / automatico
Sistema di misurazione di carica - CellaTemp PX 69-K001 - Keller Pyrometer Systems - di temperatura / con telecamera / automatico - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Keller Pyrometer Systems

Caratteristiche

Grandezza fisica
di temperatura, di carica
Tecnologia
con telecamera
Modo di funzionamento
automatico
Prodotto misurato
di pezzi
Applicazioni
per filettature
Configurazione
lineare

Descrizione

Sistema di misura composto da:
  • Pirometro CellaTemp PX 69 AF 1
  • Montaggio PA 20-122


Caratteristiche speciali:
  • Pirometro bicolore con algoritmo EERC per misurazioni durante l'estrusione dell'alluminio
  • 1 uscita analogica, 2 uscite di commutazione, interfaccia IO-Link
  • Aiuto di puntamento: videocamera integrata (a seconda del modello); puntamento attraverso l'obiettivo; puntatore laser
  • Supporto di montaggio con raffreddamento e soffiaggio d'aria per uso industriale, dispositivo di fissaggio regolabile


Contenuto della fornitura:
  • Pirometro CellaTemp PX 69-K001
  • Cavo di collegamento VK 02/L AF 1 (5 m)
  • Cavo video VK 02/F (5 m) per modelli con videocamera integrata
  • Manuale sintetico


Download disponibili:
  • Brochure CellaTemp PX (PDF)
  • Disegno PX 69-K001 (PDF)


Specifiche tecniche:
  • Versione: CellaTemp PX 69-K001
  • Campo di misura: 300 - 800 °C
  • Distanza di messa a fuoco: 0,3 m - ∞
  • Forma del campo di misura: circolare
  • Rapporto distanza/spot (D:S): 39 : 1
  • Obiettivo: PZ 20.08 (messa a fuoco 0,3 m - ∞)
  • Principio di misura: bicolore
  • Opzioni di puntamento: videocamera; puntamento attraverso l'obiettivo; puntatore laser
  • Sensore: doppio fotodiodo
  • Gamma spettrale: 1,50 / 1,90 μm
  • Tempo di risposta t98: ≤ 30 ms
  • Incertezza di misura: 1 % della lettura della temperatura [°C]
  • Ripetibilità: 2 K
  • Coefficiente di temperatura: 0,05 %/K
  • Risoluzione uscita corrente: 0,2 K + 0,03 % del campo selezionato
  • Risoluzione interfaccia: 0,1 K
  • Risoluzione display: 1 K
  • Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
  • Resistenza di carico: ≤ 500 Ω
  • Uscite di commutazione: 2 × Open Collector 24 V DC, ≤ 150 mA
  • Interfaccia: IO-Link
  • Alimentazione: 24 V DC +10 % / -20 %
  • Assorbimento: ≤ 175 mA (24 V DC)
  • Uscita video videocamera: Composite PAL, 1 Vpp, 75 Ω
  • Display: LED rosso a 4 cifre, altezza cifre 8 mm
  • Indicatori di stato: 4 × LED
  • Elementi di controllo: 3 pulsanti
  • Connessione: filettatura M12 5 poli
  • Temperatura ambiente: 0 - 65 °C
  • Temperatura di stoccaggio: -20 - +80 °C
  • Umidità ammissibile: 95 % UR max. (senza condensa)
  • Dimensioni: Ø 65 mm × 220 mm (max. 277 mm)
  • Custodia: acciaio inox V2A (1.4305)
  • Classe di protezione: IP 65 (DIN 40050)
  • Peso: ca. 0,9 kg
  • Parametri regolabili: scala uscita analogica 0/4–20 mA, filtro di smoothing, modalità memoria e tempo di mantenimento, emissività, trasmittanza, limiti e modalità degli allarmi, parametri ATD, simulazione corrente/temperatura, unità °C/°F, selezione canale di misura (bicolore, monocromatico 1, monocromatico 2), soglia monitoraggio contaminazione; per modelli con videocamera: TBC, bilanciamento del bianco, selezione punto di misura
  • Funzioni: segnale di sovratemperatura (temperatura interna > 75 °C), funzione service (simulazione di valore misurato o segnale di corrente), ATD (Automatic Temperature Detection) per processi discontinui
  • Software: SW 50
