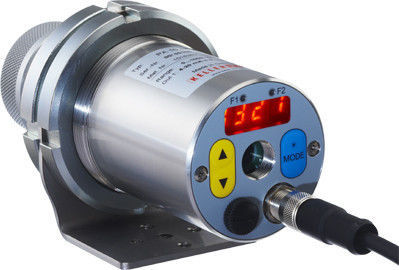

Faretto a infrarossi a onde corte CellaTemp® PA 69

Descrizione del prodotto:
Il CellaTemp® PA 69 è un pirometro digitale bicolore per misure senza contatto nell'intervallo 300–800 °C. Il metodo a due lunghezze d'onda riduce la sensibilità a polvere, finestre protettive sporche e variazioni di emissività delle superfici. Sono disponibili diverse opzioni di puntamento (tramite ottica, puntatore laser o modulo video opzionale) per un'accurata mira. L'algoritmo EERC compensa le variazioni di emissività dipendenti dalla lunghezza d'onda, utile per alluminio e metalli nudi.

Caratteristiche principali:

• Intervallo di misura: 300–800 °C
• Algoritmo EERC per compensazione emissività
• Ottiche intercambiabili e focalizzabili
• Lenti di precisione antiriflesso broadband
• Display LED leggibile a distanza
• Uscita prova corrente per diagnostica
• Uscite standard: analogica (0/4–20 mA) e interfacce USB / RS-485

Parametri di misura:

• Sensore: doppio fotodiodo (two-colour)
• Bande spettrali: 1,50 μm e 1,90 μm
• Tempo di risposta t98: ≤ 30 ms
• Incertezza di misura: 1 % della lettura
• Ripetibilità: 2 K
• Risoluzioni (display/interfaccia/corrente): 1 K / 0.1 K / 0.2 K + 0.03 % span
• Coefficiente termico: 0.05 %/K

Varianti ottiche:

• Obiettivo standard: PZ 20.08 (Objektiv F50 PZ 20.08), messa a fuoco 0,3 m – ∞
• Rapporto distanza/campo standard: 39 : 1
• Forma del campo di misura: circolare

Opzioni di puntamento:

• Puntamento attraverso l'obiettivo
• Puntatore laser
• Modulo videocamera (opzionale)

Parametri elettrici:

• Uscita analogica: 0(4)–20 mA lineare, commutabile, scalabile; resistenza ≤ 500 Ω
• Ingresso analogico: 0–10 V
• Uscite di commutazione: 2 × open collector 24 V DC, ≤ 30 mA
• Ingressi di commutazione: 2 × fino a 24 V
• Interfacce: USB, RS-485
• Alimentazione: 24 V DC (+10 % / -20 %); consumo ≤ 175 mA

Videocamera (se presente):

• Uscita video: Composite PAL, 1 Vpp, 75 Ω

Equipaggiamento / display:

• Display: 4 × 7 segmenti LED rosso (altezza cifre 8 mm)
• Indicatore di stato: 2 LED
• Comandi: 3 pulsanti
• Connessione: M12 8 pin

Parametri generali:

• Temperatura ambiente (operativa): 0 – 65 °C
• Temperatura di stoccaggio: -20 – +80 °C
• Umidità ammessa: 95 % RH max. (senza condensa)
• Dimensioni: Ø 65 mm × 220 mm (max. 277 mm)
• Scocca: acciaio inox V2A (1.4305), grado di protezione IP65
• Peso: ca. 0,9 kg

Parametri regolabili:

• Intervallo di misura e scala analogica
• Filtro di smoothing, modalità memoria e tempo di mantenimento
• Emissività e trasmittanza
• Compensazione radiazione di fondo
• Soglie di allarme e modalità di contatto
• Parametri ATD (opz.), linearizzazione, impostazioni LED
• Simulazione corrente/temperatura; unità °C/°F
• Selezione canale: two-colour, single-colour 1/2
• Soglia monitoraggio contaminazione; funzioni camera (TBC, bilanciamento del bianco) se presenti

Funzioni:

• Segnale di sovratemperatura (se T interna > 80 °C → uscita analogica > 20.5 mA)
• Funzione service: simulazione valore misurato o segnale di corrente
• ATD: rilevamento automatico temperatura per processi discontinui

Contenuto fornitura (esempi):

• Pirometro CellaTemp PA 69
• Cavo di connessione VK 02/A (5 m)
• Cavo USB VK 11/D (1,8 m)
• Cavo video VK 02/F (5 m) per modelli con videocamera
• Software CellaView
• Manuale d'uso (breve)

Software:

• CellaView (configurazione e analisi)
