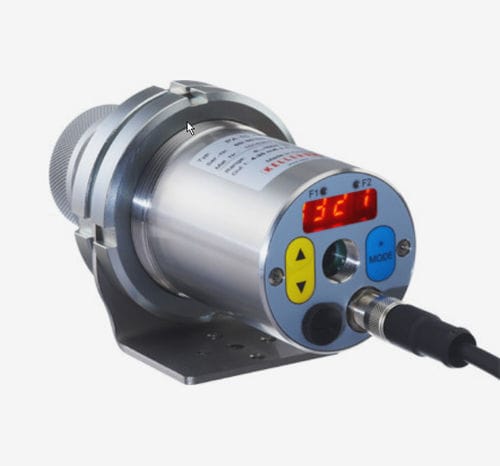

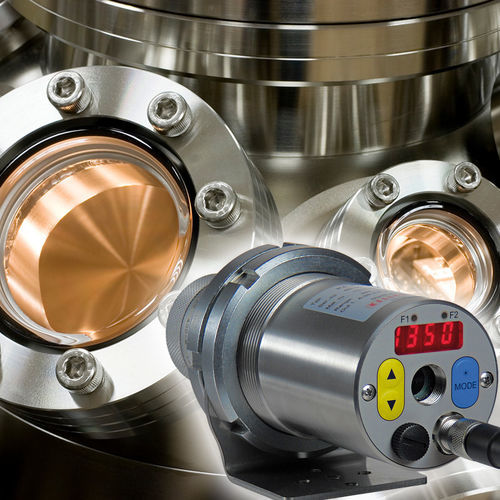

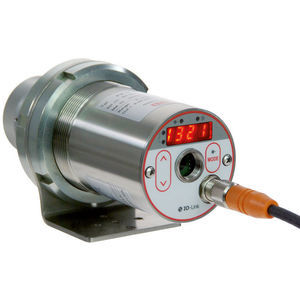

Pirometro con display LED CellaFurnace PA 46

°C°Fcon puntatore laser

Panoramica prodotto
Il CellaFurnace PA 46 è un pirometro bicolore (metodo del quoziente) progettato per la misura ottica della temperatura in forni a vuoto o con gas inerte fino a 3200 °C. Offre un'ampia gamma di misura con risoluzione costante < 0,1 K e stabilità a lungo termine adatta ai processi di produzione. L'allineamento sul punto di misura è possibile tramite mirino, luce pilota laser o videocamera opzionale.

Caratteristiche principali

• Intervallo di misura 900 - 3200 °C
• Progettato per forni ad alta temperatura (vuoto / gas inerte)
• Principio di misura bicolore per ridurre l'influenza dell'emissività
• Valutazione ibrida del segnale per alta risoluzione metrologica
• Minimo auto‑riscaldamento per elevata stabilità a lungo termine
• Ottiche focalizzabili e campo visivo ristretto per misure attraverso piccole aperture
• Di serie: uscita analogica e interfacce USB / RS‑485

Parametri di misura
Intervallo di misura: 900 - 3200 °C
Sensore: doppio fotodiodo
Gamma spettrale: 0,9 / 1,05 µm
Tempo di risposta t98: ≤ 10 ms
Incertezza di misura: 900–1500 °C: 0,35 % della lettura + 2 K; 1500–2400 °C: 0,5 % + 2 K; 2400–3200 °C: 1,0 %
Ripetibilità: 2 K
Coefficiente di temperatura: 0,05 %/K
Risoluzione uscita corrente: 0,2 K + 0,03 % dell'intervallo selezionato
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Varianti ottiche / Obiettivi

• Standard PZ 20.01: messa a fuoco 0,4 m - ∞
• Close‑up PZ 20.03: messa a fuoco 0,2 m - 0,4 m
• Tele I PZ 20.06: messa a fuoco 1,2 m - ∞
• Tele II PA 20.06: messa a fuoco 0,6 m - ∞

Parametri elettrici
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza di carico: ≤ 500 Ω
Ingresso analogico: 0 - 10 V
Uscite di commutazione: 2 × open collector 24 V DC, ≤ 30 mA
Ingressi di commutazione: 2 × fino a 24 V
Interfacce: USB, RS‑485
Alimentazione: 24 V DC (+10 % / -20 %)
Assorbimento: ≤ 175 mA a 24 V DC

Telecamera / Mirino
Uscita video (con camera): Composite PAL, 1 Vpp, 75 Ω
Opzioni di puntamento: mirino through‑the‑lens; luce pilota laser; videocamera (in base alla versione)

Display / Controlli
Display: LED rossi a 4 cifre, altezza cifre 8 mm
Indicatori stato: 2 × LED
Elementi di controllo: 3 pulsanti

Parametri generali
Connessione: connettore filettato M12 8‑pin
Temperatura ambiente: 0 - 65 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità ammessa: ≤ 95 % r.H. (non condensante)
Dimensioni: Ø 65 mm × 220 mm (max. 277 mm)
Scocca: acciaio inox V2A (1.4305)
Classe di protezione: IP65 (DIN 40050)
Peso: ca. 0,9 kg

Parametri regolabili

• Intervallo di misura e grandezza misurata
• Taratura ingressi/uscite analogiche
• Filtro di smoothing e modalità memoria
• Emissività e trasmissività
• Compensazione della radiazione riflessa e della temperatura ambiente
• Soglie e modalità dei contatti di allarme
• Parametri ATD (opzionali) e linearizzazione
• Indicazione LED e funzioni di simulazione
• Unità °C/°F; selezione canale di misura
• Soglia monitoraggio sporco; funzioni camera (se presente)

Funzioni

• Segnale di sovratemperatura: uscita analogica > 20,5 mA se temperatura interna > 80 °C
• Funzione servizio: simulazione di un valore misurato o di un segnale di corrente
• ATD (Automatic Temperature Detection) per processi discontinuo

Contenuto della fornitura

• Unità pirometro (CellaFurnace PA)
• Cavo di collegamento VK 02/A (5 m)
• Cavo video VK 02/F (5 m) per versioni con camera
• Cavo USB VK 11/D (1,8 m)
• Software CellaView e manuale breve

Software
CellaView

Campo di misura (esempio)
Distanza di misura 0.00 mm : diametro campo 7.50 mm
Distanza di misura 16.00 mm : diametro campo 7.28 mm
Distanza di misura 32.00 mm : diametro campo 7.05 mm
... fino a 400.00 mm : diametro campo 1.90 mm
